Характеристики технические БА 40-35

Технические характеристики насосов и агрегатов бустерных БА 40-35.
Насосы предназначаются для повышения напора воды в системах водоснабжения и циркуляции в промышленности, коммунальном и сельском хозяйстве.

Условное обозначение:
БА 40-35-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 40: номинальная подача, м³/час;
- 35: номинальный напор, м;
- Тр: температура воды не выше плюс 70°C (температура воды до плюс 35°C без индекса);
- УХЛ4: исполнение климатическое и категория размещения.

Бустерные насосы (электроагрегаты) БА 40-35 повышают напор воды в циркуляционных системах, холодном и горячем водоснабжении (вода температурой до +35°C - без индекса и вода до +70°C с индексом Тр).

В комплектацию электроагрегатов входят - водозаполненные с короткозамкнутым ротором погружного типа асинхронные электродвигатели (5,5 квт - мощность, 2900 - частота вращения вала в мин) и скважинные многоступенчатые для перекачивания воды центробежные насосы.

Электроснабжение агрегатов БА 40-35 от сети переменного трехфазного тока, напряжением 400 В, частотой номинальной 50 Гц.

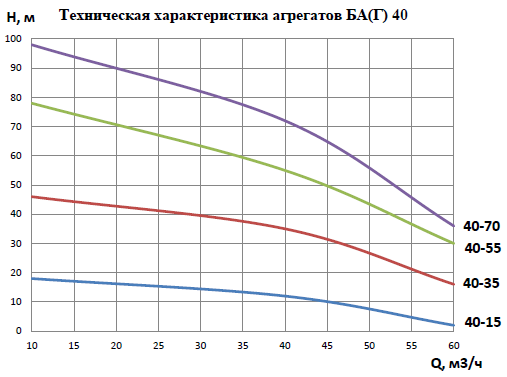

Напорные характеристики БА(Г)

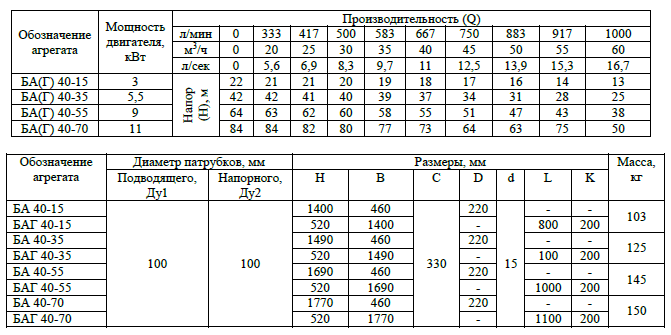

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
