Характеристики технические БА 40-70

Технические характеристики насосов и агрегатов бустерных БА 40-70.
Бустерные насосы предназначаются для повышения напора воды в системах водоснабжения и циркуляции в промышленном, коммунальном и сельском водоснабжении.

Условное обозначение:
БА 40-70-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 40: подача номинальная, м³/час;
- 70: напор номинальный, м;
- Тр: вода температурой не выше плюс 70°C (вода температурой до плюс 35°C без индекса Тр);
- УХЛ4: климатическое исполнение и категория размещения.

Повысительные насосы (агрегаты) БА 40-70 перекачивают холодную воду (температура перекачиваемой воды до +35°C - насос без индекса) и горячую (температура, перекачиваемой воды до +70°C - насос с индексом Тр).

В комплектацию электронасосов включены - скважинные многоступенчатые для перекачивания воды центробежные насосы и погружного типа с короткозамкнутым ротором водозаполненные асинхронные электродвигатели (мощность 11 квт, количество оборотов вала 2900 в минуту).

Электропитание агрегатов БА 40-70 от сети трехфазного переменного тока, напряжением 400 В, номинальной частотой 50 Гц.

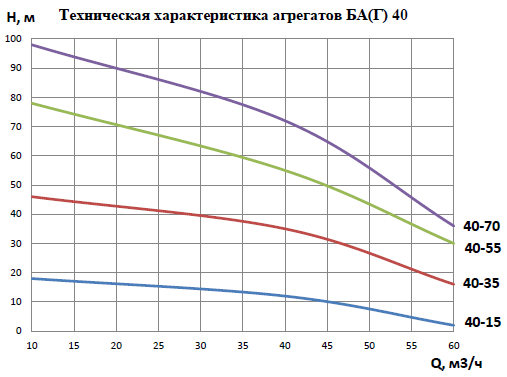

Напорные характеристики БА(Г)

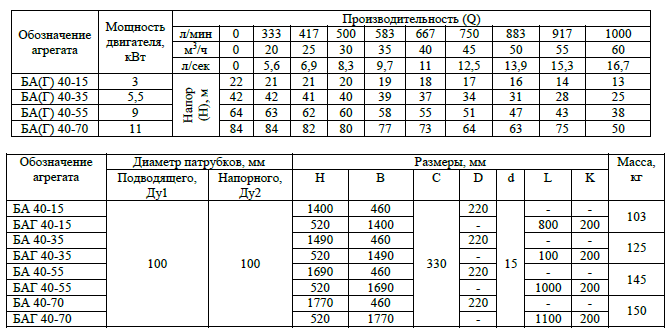

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
