Характеристики технические БА 40-90

Технические характеристики БА 40-90 бустерных насосов и агрегатов.
Бустерные насосы (агрегаты) повысительные используются в промышленном, коммунальном и сельском водоснабжении для повышения напора воды в системах водоснабжения и циркуляции.

Условное обозначение:
БА 40-90-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 40: подача, м³/час;
- 90: напор, м;
- Тр: индекс Тр - температура перекачиваемой воды до +70°C (без индекса Тр - вода температурой до +35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Насосы (агрегаты) БА 40-90 перекачивают холодную (температура перекачиваемой воды плюс 35°C) и горячую воду (температура, перекачиваемой воды плюс 70°C).

В электронасосные агрегаты включены - многоступенчатые для перекачивания воды центробежные насосы и погружного типа водозаполненные с короткозамкнутым ротором асинхронные электродвигатели (мощность 15 квт, частота вращения вала 2900 в минуту).

Электроснабжение БА 40-90: сеть переменного трехфазного тока, напряжение сети 400 В, частота номинальная 50 Гц.

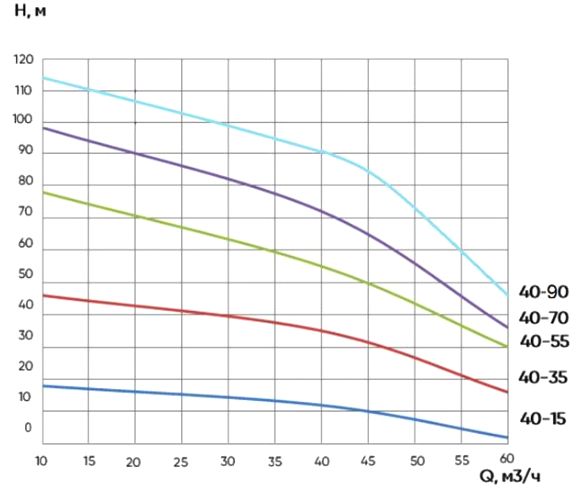

Напорные характеристики БА(Г)

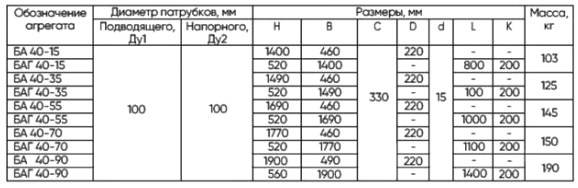

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
