Характеристики технические БА 6.5-50

Технические характеристики насосных повысительных агрегатов БА 6.5-50.
Насосы применяются в коммунальном, промышленном и сельскохозяйственном водоснабжении с целью повышения напора воды.


Условное обозначение:
БА 6.5-50-Тр-УХЛ4, где:
- БА: бустерный агрегат;
- 6,5: номинальная подача, м³/час;
- 50: номинальный напор, м;
- Тр: индекс обозначения агрегата, перекачивающий воду температурой плюс 70°C (без индекса температура воды до плюс 35°C);
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Бустерные насосы (агрегаты) БА 6.5-50 повышают напор воды в системах циркуляции, в системах горячего (Тр - вода температурой до +70°C) и холодного (вода температурой до +35°C) водоснабжения.

В бустерные агрегаты включены - электродвигатели трехфазные с короткозамкнутым ротором и скважинные для перекачивания воды многоступенчатые центробежные насосы.
Тип используемых электроприводов - погружные водозаполненные асинхронные электродвигатели, мощностью 2,2 квт, с числом оборотов 2900 в минуту.

Электропитание насосов (агрегатов) БА 6.5-50 от сети переменного трехфазного тока, номинальным напряжением 400 В, номинальной частотой 50 Гц.

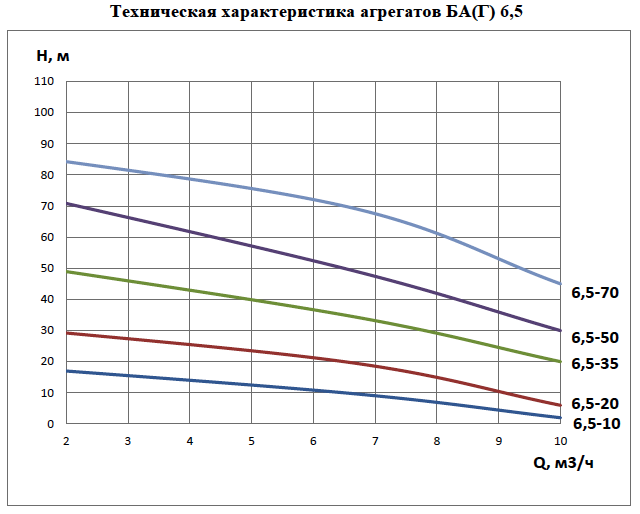

Напорные характеристики БА(Г)

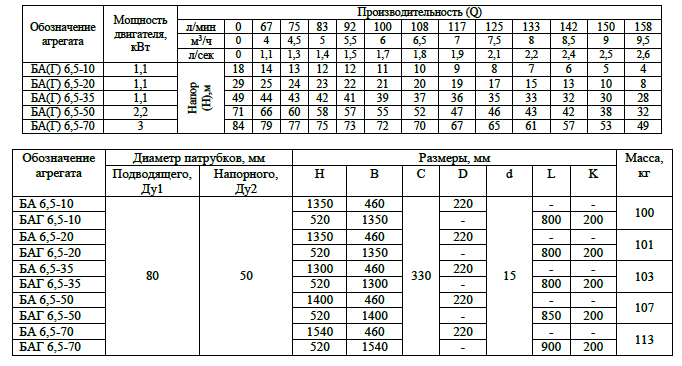

Технические характеристики бустерных агрегатов БА(Г)

Чертеж агрегата вертикального исполнения (БА)

Чертеж агрегата горизонтального исполнения (БАГ)
