Характеристики - бензиновый насос 1СВН, 1СЦЛ, 1СЦН
Технические характеристики - бензиновые насосы 1СВН, 1СЦЛ, 1СЦН, СВНГ, предназначенные для перекачивания бензина, дизельного топлива, керосина и других продуктов нефтехимической промышленности.
По конструктивному устройству насосы - одноступенчатые горизонтальные свободновихревые бензиновые насосы 1СВН, двухступенчатые горизонтальные самовсасывающие (насос 1СЦЛ), консольные горизонтальные центробежные насосы (насос 1СЦН), моноблочные самовсасывающие герметичные с магнитной муфтой бензиновые электронасосы СВНГ.
Для осуществления привода промышленного бензинового насоса 1СЦЛ, 1СВН применяется электродвигатель.
Типоразмер электропривода асинхронный двигатель.
В качестве привода насоса может использоваться двигатель трактора или автомобиля.
Технические характеристики бензиновых насосов приведены в таблице №1.
Напорные характеристики насосов 1СЦЛ, 1СВН, 1СЦН, СВНГ - таблица №2 (рис.1, рис.2, рис.3. рис.4).
Таблица №3 - габаритные и присоединительные размеры насосов и агрегатов (с рис.5 по рис.11).
| Марка | Q м³/ч |
H м |
N двиг. квт |
| Самовсасывающий бензиновый вихревой насос 1СВН | 1СВН-80АМ (С,К,Р) | 38 | 26 | х | 1АСВН-80АМ(С,К,Р) | 38 | 26 | 11х1450 | 1АСВН-80АМ(С,К,Р)/6 | 20 | 12 | 5,5х960 |
| Насос СВНГ - бензиновый герметичный с магнитным приводом | СВНГ-80 А | 35 | 26 | 11х1450 |
| Самовсасывающий центробежный бензиновый лопастной насос 1СЦЛ | 1СЦЛ-20/24 ГМ (С,К,Р) | 32 | 54 | х | 1АСЦЛ-20/24 ГМ(С,К,Р) | 32 | 54 | 18,5х1450 | 1АСЦЛ-20/24 ГМ (С,К,Р) | 32 | 54 | 22х1450 |
| Самовсасывающий центробежный насос 1СЦН | 1СЦН-75/70 Б | 76 | 70 | х | 1СЦН-90/80 Б | 90 | 80 | х | А1СЦН-75/70 Б | 75 | 70 | 30х2900 | А1СЦН-90/80 Б | 90 | 80 | 37х2900 |

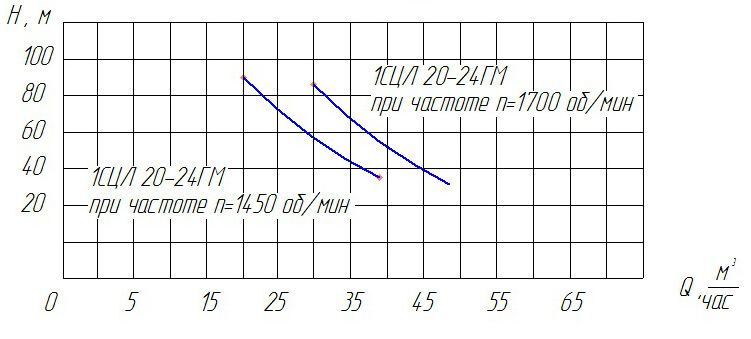

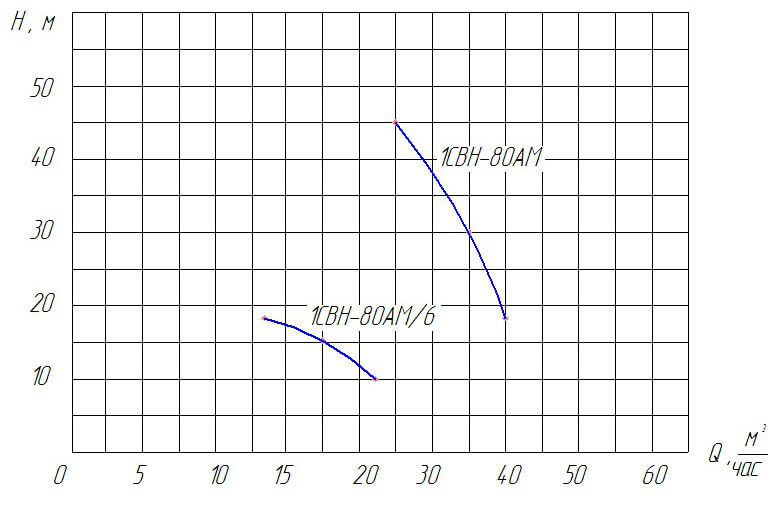

Рис.1 Напорные характеристики насос 1СВН  | Рис.2 Напорные характеристики насос 1СЦЛ  |

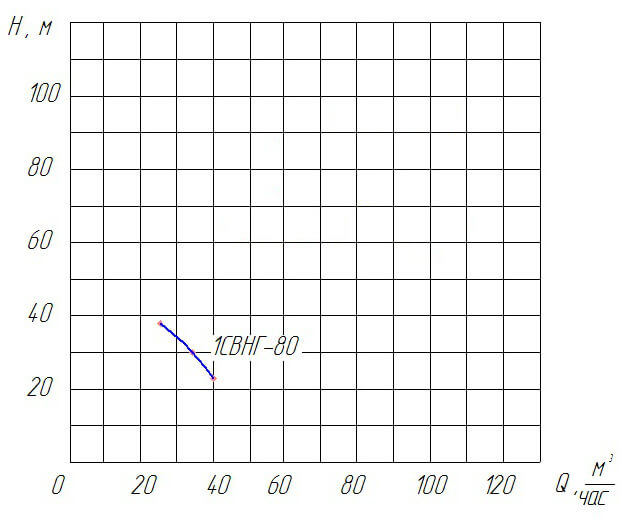

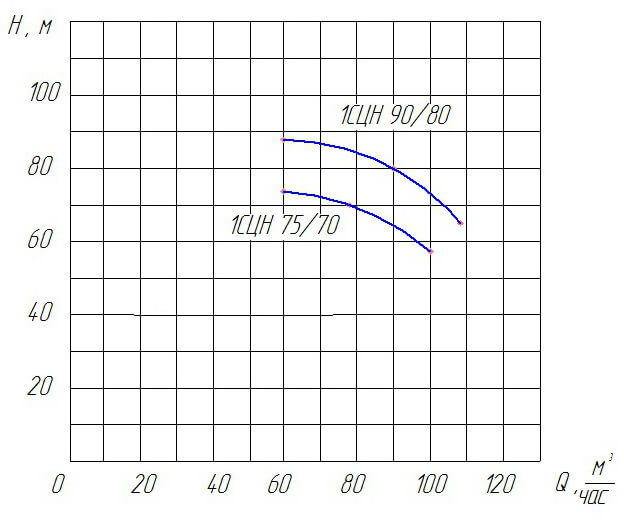

Рис.3 Напорные характеристики насос 1СЦН  | Рис.4 Напорные характеристики насос СВНГ  |

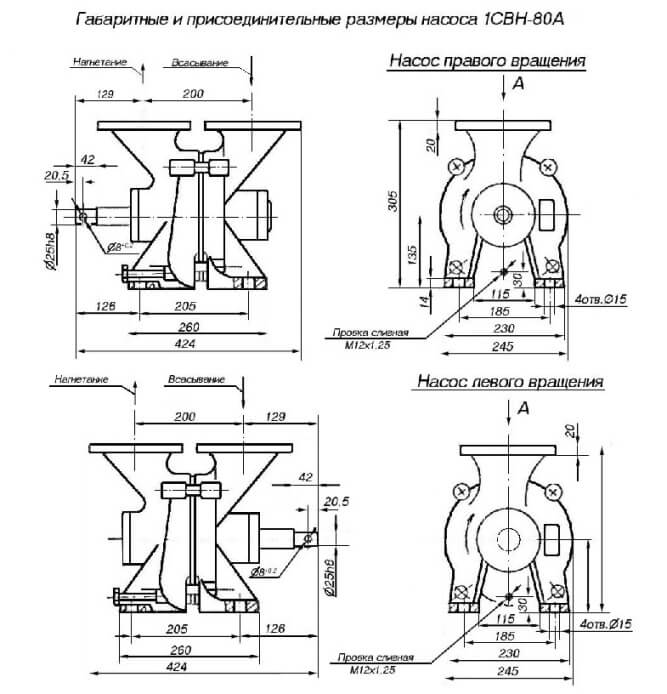

Рис.5 Насос 1СВН  |

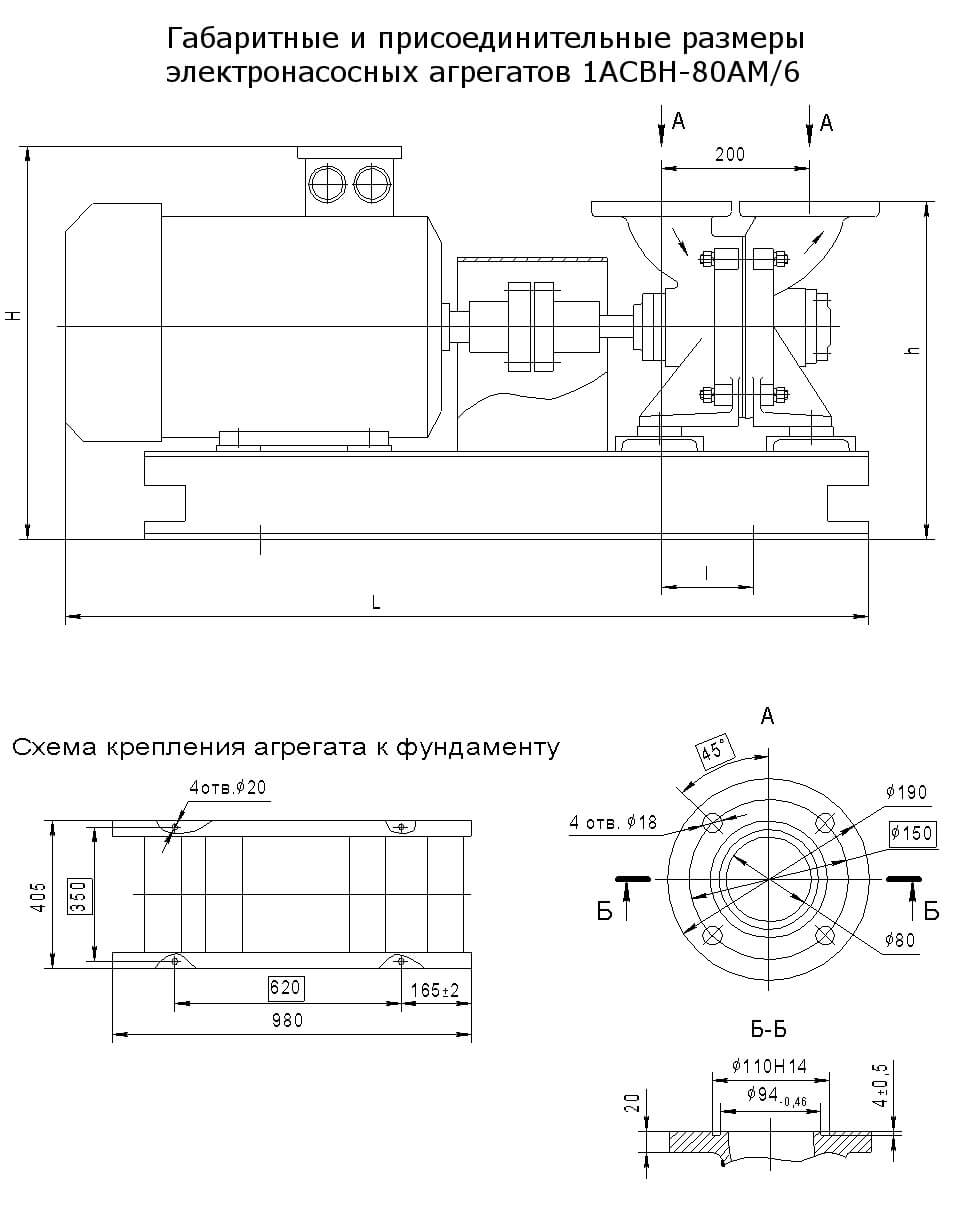

Рис.6 Агрегат 1АСВН  |

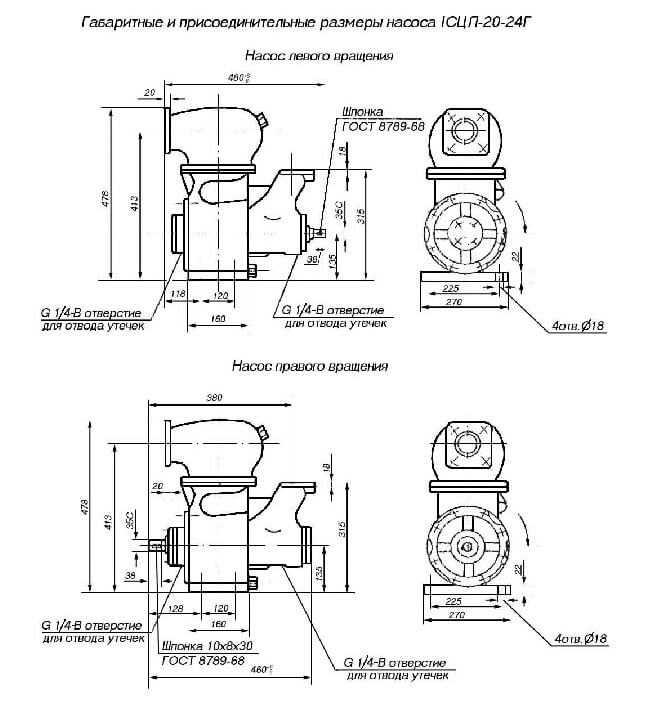

Рис.7 Насос 1СЦЛ  |

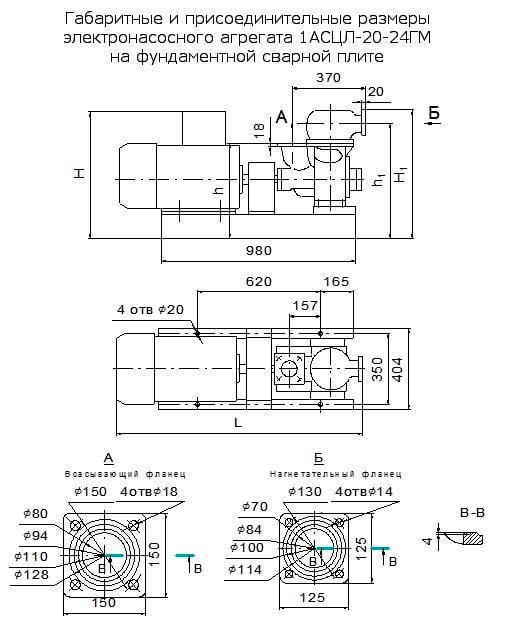

Рис.8 Агрегат 1АСЦЛ  |

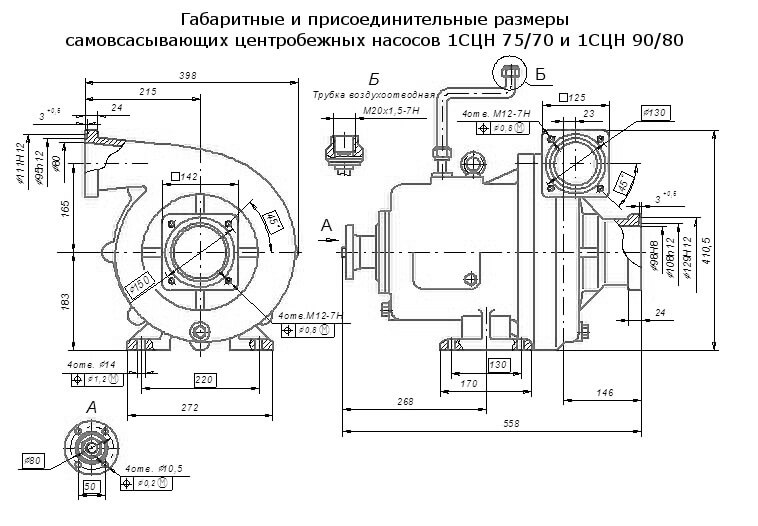

Рис.9 Насос 1СЦН  |

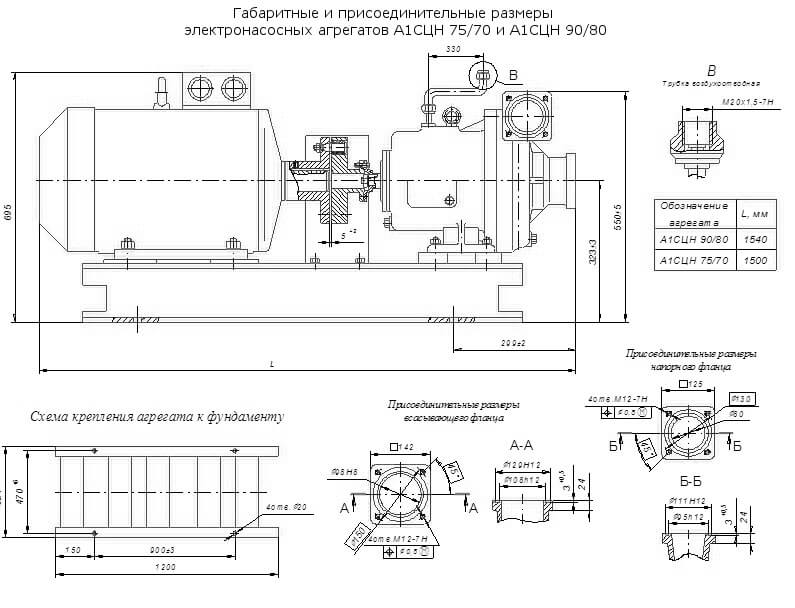

Рис.10 Агрегат А1СЦН  |

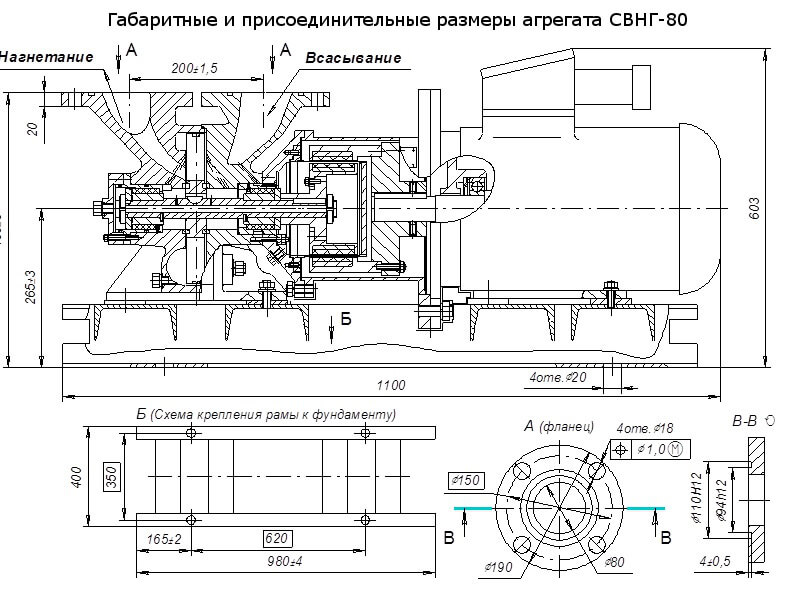

Рис.11 СВНГ  |
Производит бензиновые насосы 1СЦЛ, 1СВН, 1СЦН, СВНГ - отечественная производственная компания ОАО "ЭНА".
