Характеристики насоса ЦН 400-105

Насос ЦН 400-105 ЦН 400-105 - технические характеристики насоса.
С односторонним вводом двухступенчатый центробежный насос, используемый для перекачивания воды и других нейтральных жидкостей.

Условное обозначение
ЦН 400-105 УХЛ4, где
- ЦН: центробежный насос;
- 400: номинальная подача, м³/час;
- 105: напор, соответствующий номинальной подаче;
- УХЛ: климатическое исполнение;
- 4: категория размещения.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Электродвигатель асинхронный, используемый для осуществления электропривода насосного агрегата ЦН 400-105, общепромышленного исполнения.
Электродвигатель в составе насосного агрегата - трехфазный с короткозамкнутым ротором.
Тип электродвигателя в базовом электронасосном агрегате АИР315M4.

Взрывозащищенные электродвигатели для монтажа в электроагрегаты насосные не предусмотрены.

Электроснабжение насоса
- ток трехфазный переменный;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов

Таблица 1. Технические характеристики ЦН 400-105
Типы исполнений насосов Подача
м³/ч
Напор
м
Двигатель
квт/об/мин
ДКЗ
м
Max. кпд
%
Базовый насос 400 105 200*1480 4,5 80
Насос с обточкой рабочего колеса "а" 380 96 160*1480 4,0 78
Насос с обточкой рабочего колеса "б" 360 83 132*1480 4,0 77

Патрубки: всасывающий Ду-250 мм, напорный Ду-150 мм.
Максимальное давление на входе насоса - 0,246 МПа (2,5 атм).
Допускаемый кавитационный запас (ДКЗ) -4,5 м.

Горизонтальный двухступенчатый центробежный насос ЦН 400-105 должен комплектоваться только сертифицированным электрическим двигателем.

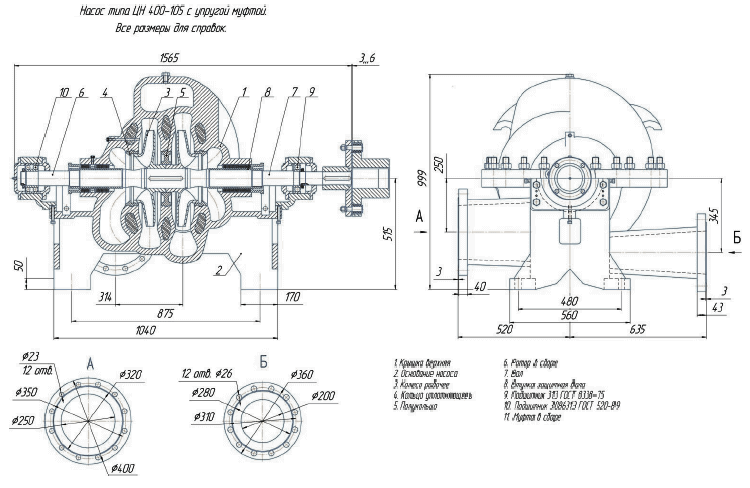

Габаритные и присоединительные размеры насоса

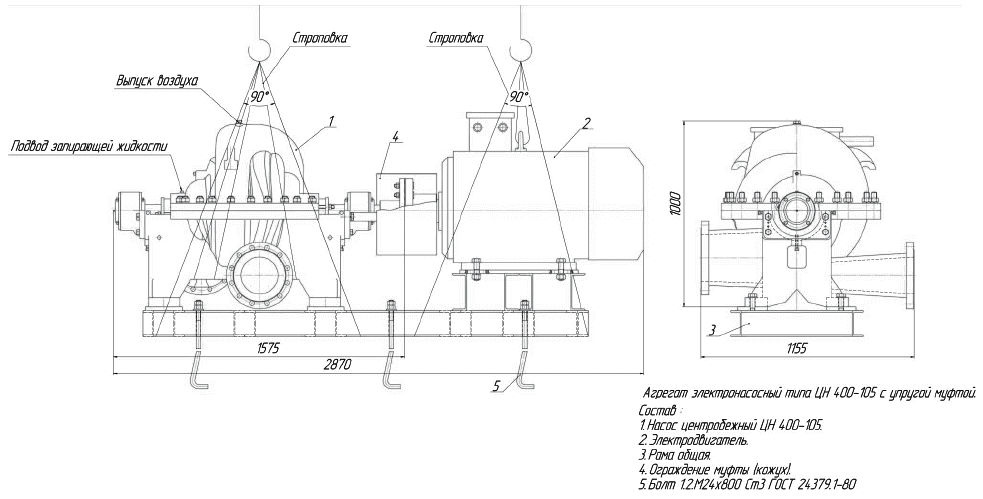

Габаритные и присоединительные размеры насосного агрегата
