Характеристики ЭЦВ 10-100-120 нро

ЭЦВ 10-100-120 нро - параметры насоса и характеристики:
- номинальная производительность: 100 м³/час;
- производительность в диапазоне: от 80 м³/час до 120 м³/час;
- номинальный напор: 120 м;
- напор в диапазоне: от 110 до 71 м;
- обсадная труба с внутренним диаметром: 10 дюймов (254 мм);
- максимальный диаметр насоса: 235 мм;
- внутренний диаметр скважины минимальный: 250 мм;
- направление вращения: CCW;
- длина электронасоса: L-1810 мм;
- длина приводного двигателя: E-1014 мм;
- присоединительный размер: фланец;
- КПД насоса максимальный: 71,7%;
- электропривод ЭЦВ 10-100-120 нро;
- электродвигатель ПЭДВ 10-55 асинхронный мощностью: 55 квт;
- частота вращения вала: 2900 в минуту;
- номинальный ток электродвигателя: 110А;
- тип защиты: IP-68;
- вес электронасоса: 250 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Условное обозначение
ЭЦВ 10-100-120 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 10: внутренний диаметр обсадной трубы в дюймах (10 дюймов);
- 100: номинальная подача, в м³/час;
- 120: номинальный напор, в м;
- нро: материал проточной части (сталь 12Х18Н10Т, сталь 20Х13).

Для автоматического управления и защиты в режиме водоподъема насос ЭЦВ может быть оснащен станцией СУЗ-200 (80-200А) или станцией управления и защиты HMS Control L2-200 (155...205А).

ВНИМАНИЕ!!!
Насос не может работать без полного погружения в перекачиваемую среду.

Электропитание насоса:
трехфазный переменный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1, 2: насос типа ЭЦВ 10-100-120 нро - напорные характеристики, габаритные и присоединительные размеры агрегата.

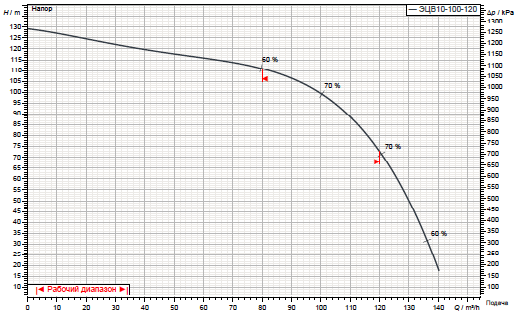

Рис.1 Напорные характеристики насоса

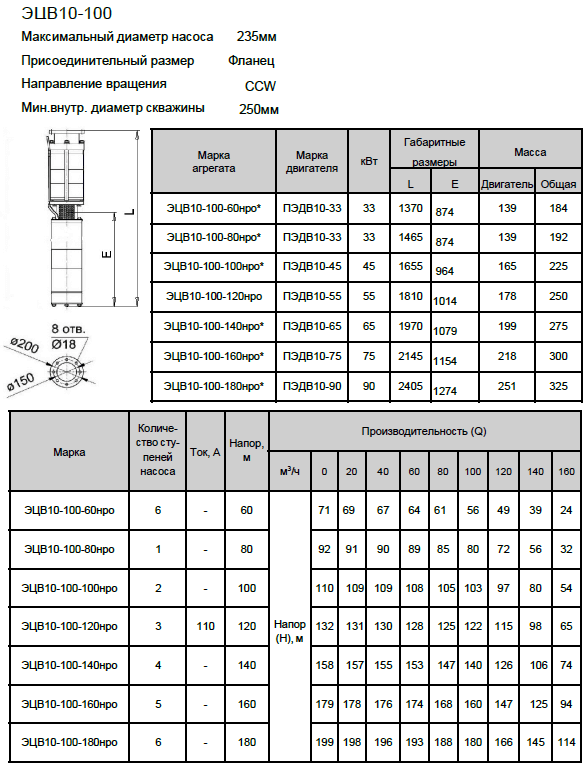

Рис.2 Габаритные и присоединительные размеры агрегата

В составе электронасосного агрегата ЭЦВ для подачи воды из скважины - погружной вертикальный с тремя ступенями центробежный насос и приводной трехфазный водонаполненный асинхронный электродвигатель ПЭДВ.

В качестве материала для изготовления корпуса электродвигателя и насоса используется прочная нержавеющая сталь.
Погружной насос типа ЭЦВ 10-100-120 нро подает из скважины чистую воду рабочей температурой не выше 25°C.
