Характеристики ЭЦВ 10-77-330 нрк

Параметры и характеристики электронасоса ЭЦВ 10-77-330 нрк:
- подача номинальная: 77 м³/час;
- интервал подачи: от 60 м³/час до 100 м³/час;
- напор номинальный: 330 м;
- интервал напора: от 385 до 295 м;
- диаметр обсадной трубы внутренний: 10 дюймов;
- максимальный диаметр насоса: 235 мм;
- внутренний диаметр скважины минимальный: 250 мм;
- направление вращения: CCW;
- длина электроагрегата: L-2590 мм;
- длина электродвигателя: E-1534 мм;
- присоединительный размер: СП-114-Д;
- максимальный КПД насоса: -;
- электропривод ЭЦВ 10-77-330 нрк:
- электродвигатель водонаполненный асинхронный ПЭДВ 10-110;
- мощность номинальная: 110 квт;
- частота вращения вала: 2900 в минуту;
- ток номинальный электродвигателя:-;
- вид защиты: IP-68;
- масса насосного агрегата: 285 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Условное обозначение
ЭЦВ 10-77-330 нрк, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 10: внутренний диаметр обсадной трубы в дюймах (10 дюймов);
- 77: номинальная подача, в м³/час;
- 330: номинальный напор, в м.

Для автоматического управления и защиты в режиме водоподъема погружной центробежный насос может быть оснащен станцией СУЗ- или станцией управления и защиты HMS Control L2 -.

ВНИМАНИЕ!!!
Насос не может работать без полного погружения в перекачиваемую среду.

Электропитание насоса:
переменный трехфазный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1 и 2: погружной насос ЭЦВ 10-77-330 нрк - характеристики рабочие, габаритные, присоединительные размеры электроагрегата.

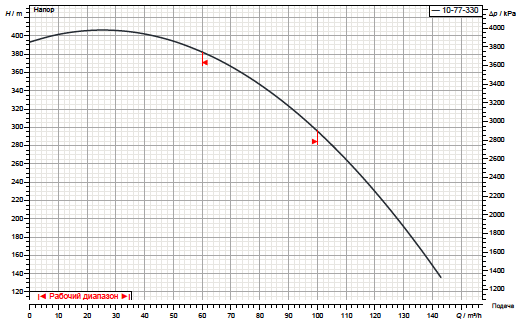

Рис.1 Рабочие характеристики насоса

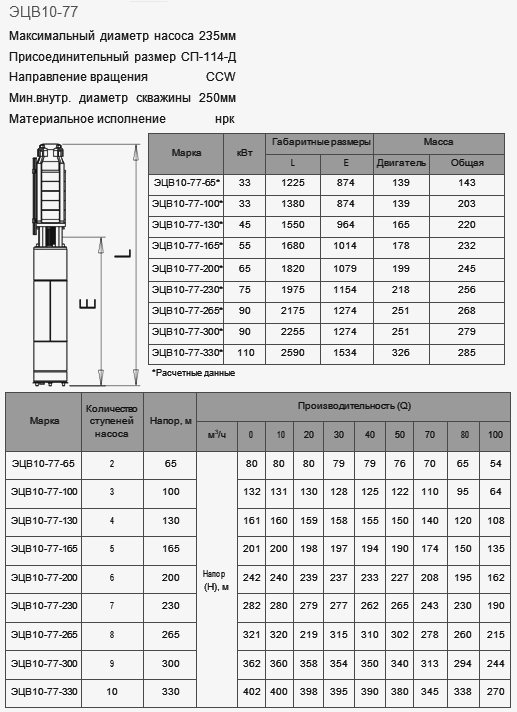

Рис.2 Габаритные и присоединительные размеры электроагрегата

В состав насосного агрегата для скважины включен центробежный погружной вертикальный насос марки ЭЦВ и водонаполненный трехфазный приводной асинхронный электродвигатель типа ПЭДВ.
Материал из которого изготовлен корпус электродвигателя и насоса - нержавеющая прочная сталь.
Насос ЭЦВ должен подавать воду из артезианской скважины температурой не превышающей 25°C.
