Характеристики ЭЦВ 12-210-55 нро

ЭЦВ 12-210-55 нро - параметры и характеристики электроагрегата:
- подача номинальная: 210 м³/час;
- интервал подачи: от 240 м³/час до 165 м³/час;
- напор номинальный: 55 м;
- интервал напора: от 65 до 50 м;
- диаметр внутренний обсадной трубы: 12 дюймов;
- максимальный диаметр насоса: 281 мм;
- внутренний минимальный диаметр скважины: 301 мм;
- направление вращения: CCW;
- длина электроагрегата: L-1680 мм;
- длина электродвигателя: E-964 мм;
- присоединительный размер: фланец;
- максимальный КПД насоса: 73,5%;
- электропривод ЭЦВ 12-210-55 нро:
- электродвигатель водонаполненный асинхронный ПЭДВ 10-45;
- мощность номинальная: 45 квт;
- частота вращения вала: 2900 в минуту;
- ток номинальный электродвигателя: 98А;
- вид защиты: IP-68;
- масса насосного агрегата: 251 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Условное обозначение
ЭЦВ 12-210-55 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 12: внутренний диаметр обсадной трубы в дюймах (12 дюймов);
- 210: номинальная подача, в м³/час;
- 55: номинальный напор, в м;
- нро: материал проточной части.

Для автоматического управления и защиты в режиме водоподъема погружной центробежный насос может быть оснащен станцией управления и защиты HMS Control L2-160 (115...160А).

ВНИМАНИЕ!!!
Насос не может работать без полного погружения в перекачиваемую среду.

Электропитание насоса:
переменный трехфазный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1 и 2: насос ЭЦВ 12-210-55 нро - характеристики рабочие, габаритные, присоединительные размеры электроагрегата.

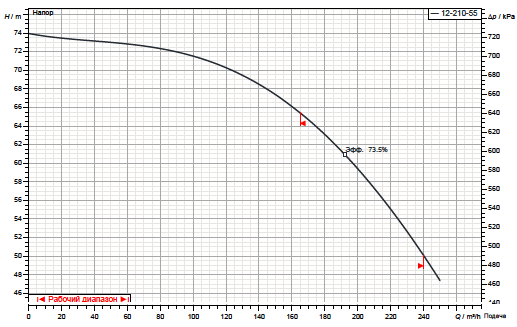

Рис.1 Рабочие характеристики насоса

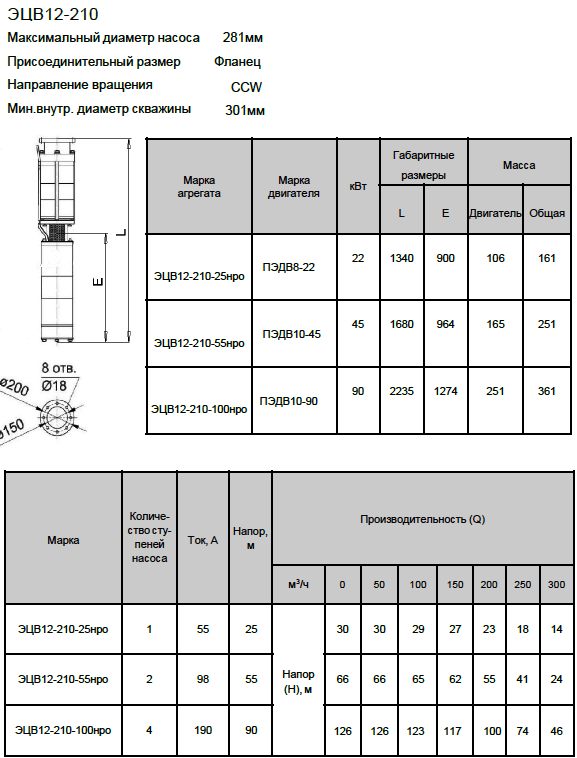

Рис.2 Габаритные и присоединительные размеры электроагрегата

В состав электронасосного агрегата для скважины включен погружной центробежный вертикальный насос марки ЭЦВ и водонаполненный трехфазный приводной асинхронный электродвигатель типа ПЭДВ.
Материал для изготовления корпуса электродвигателя и насоса - нержавеющая прочная сталь.
Погружной насос типа ЭЦВ 12-210-55 нро должен подавать воду из артезианской скважины температурой не превышающей 25°C.
