Характеристики ЭЦВ 12-250-105 нро

Параметры и характеристики ЭЦВ 12-250-105 нро:
- подача номинальная: 250 м³/час;
- диапазон подачи: от 150 м³/час до 300 м³/час;
- напор номинальный: 105 м;
- диапазон напора: от 130 до 87 м;
- внутренний диаметр обсадной трубы: 12 дюймов;
- максимальный диаметр насоса: 281 мм;
- минимальный внутренний диаметр скважины: 301 мм;
- присоединительный размер: фланец;
- длина насосного агрегата: L-2235 мм;
- длина электродвигателя: E-1534 мм;
- максимальный КПД: 78,3%;
- электропривод ЭЦВ 12-250-105 нро:
- электродвигатель асинхронный ПЭДВ 12-110;
- мощность номинальная: 110 квт;
- частота вращения вала: 2900 в минуту;
- номинальный ток двигателя: 235А;
- масса электронасоса: 410 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Условное обозначение
ЭЦВ 12-250-105 нро, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 12: внутренний диаметр обсадной трубы в дюймах (12 дюймов);
- 250: номинальная подача, в м³/час;
- 105: номинальный напор, в м.

Для автоматического управления и защиты в режиме водоподъема насос рекомендуется комплектовать станцией управления и защиты HMS Control L2 200 (155-205A).

ВНИМАНИЕ!!!
Насос не может работать без полного погружения в перекачиваемую воду.

Электропитание насоса:
переменный ток трехфазный;
напряжение сети 380В;
частота тока 50 Гц.

Рис. 1 и 2: погружной насос ЭЦВ 12-250-105 нро - рабочие характеристики, габаритные и присоединительные размеры электронасоса.

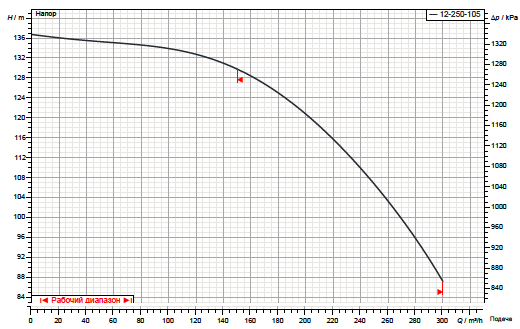

Рис.1 Рабочие характеристики насоса

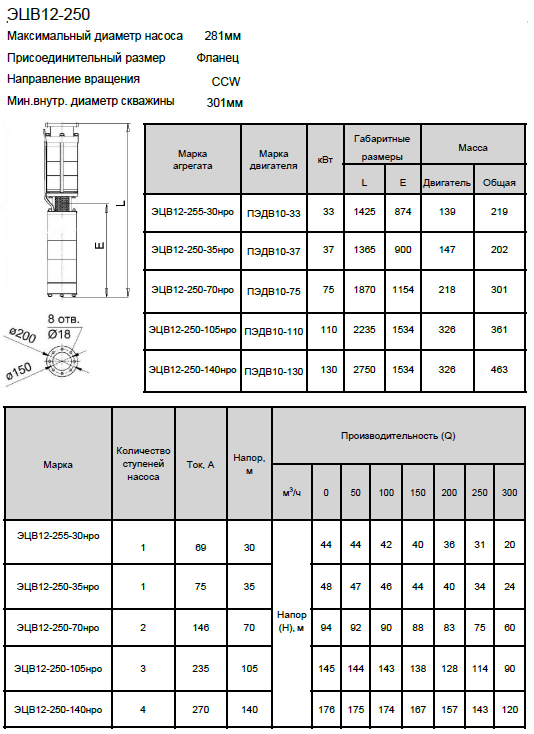

Рис.2 Габаритные и присоединительные размеры электронасоса

Электронасос для скважины включает в свой состав погружной центробежный насос типа ЭЦВ и приводной трехфазный водонаполненный асинхронный электродвигатель марки ПЭДВ.
Корпуса насоса и электродвигателя изготовлены из прочной нержавеющей стали.
Насос ЭЦВ подает чистую воду из артезианской скважины с температурой не превышающей 25°C.
