Технические характеристики - насос ЭЦВ 6-10-110

Насос ЭЦВ 6-10-110 - параметры и технические характеристики:
- подача: 10 м³/час;
- напор: 110 м;
- диапазон подачи: от 6 м³/час до 12 м³/час;
- диапазон напора: от 120 до 96 м;
- внутренний диаметр обсадной трубы, не менее: 6 дюймов;
- максимальный диаметр насоса: 145 мм;
- минимальный внутренний диаметр скважины: 150 мм;
- присоединительный размер: G-2-В (ГОСТ 6357-73);
- L высота электронасоса: 1185 мм;
- E высота двигателя: 650 мм;
- электропривод ЭЦВ 6-10-110:
   электродвигатель ПЭДВ6-5,5;
   мощность: 5,5 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток: 12А;
   КПД двигателя: 80%;
- масса электроагрегата: 57 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Для автоматического управления и защиты в режиме водоподъема насос рекомендуется комплектовать станцией управления и защиты СУЗ-25 (6...25А) или станцией "СУиЗ Лоцман+L2-25 (25А).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Рис. 1: напорные характеристики погружного насоса ЭЦВ 6-10-110.

Рис. 2: присоединительные и габаритные размеры электронасоса.

Рис.1 Габаритный чертеж насоса

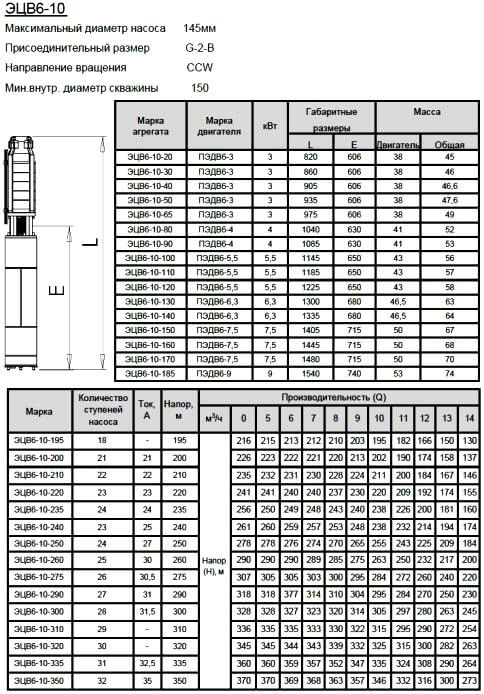

Рис.2 Габаритные и присоединительные размеры

Центробежный насос для скважин состоит из погружного насоса и водонаполненного приводного трехфазного двигателя марки ПЭДВ6-4.
Корпуса насоса и электродвигателя изготовлены из прочной нержавеющей стали. Насос ЭЦВ перекачивает чистую воду из артезианской скважины с температурой не выше 25°C.

ВНИМАНИЕ!!!
Насос ЭЦВ 6-10-110 не может работать без полного погружении в перекачиваемую воду.
