Характеристики ЭЦВ 6-25-140

ЭЦВ 6-25-140 - параметры и характеристики насоса:
- подача номинальная: 25 м³/час;
- диапазон подачи: от 20 м³/час до 30 м³/час;
- напор номинальный: 140 м;
- диапазон напора: от 162 до 123 м;
- обсадная труба с внутренним диаметром: 6 дюймов;
- диаметр насоса максимальный: 145 мм;
- минимальный внутренний диаметр скважины: 150 мм;
- направление вращения: CCW;
- длина насосного агрегата: L-1865 мм;
- длина электропривода: E-830 мм;
- присоединительный размер: СП-89-Д;
- максимальный КПД насоса: 76%;
- электропривод ЭЦВ 6-25-140;
- асинхронный электродвигатель ПЭДВ 6-13 мощностью: 13 квт;
- частота оборотов вала: 2900 в минуту;
- ток номинальный электродвигателя: 33А;
- вид защиты: IP-68;
- масса электроагрегата: 90 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Условное обозначение
ЭЦВ 6-25-140, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 6: диаметр обсадной трубы внутренний в дюймах (6 дюймов);
- 25: номинальная подача, в м³/час;
- 140: номинальный напор, в м.

Для автоматического управления и защиты в режиме водоподъема погружной насос ЭЦВ может быть оснащен станцией СУЗ-40 (10-40А) или станцией управления и защиты HMS Control L2-40 (20...40А).

ВНИМАНИЕ!!!
Насос не может работать без полного погружения в перекачиваемую среду.

Электропитание насоса:
ток переменный трехфазный;
сеть напряжением 380В;
частота тока 50 Гц.

Рис. 1, 2: погружной насос типа ЭЦВ 6-25-140 - рабочие характеристики, габаритные и присоединительные размеры электроагрегата.

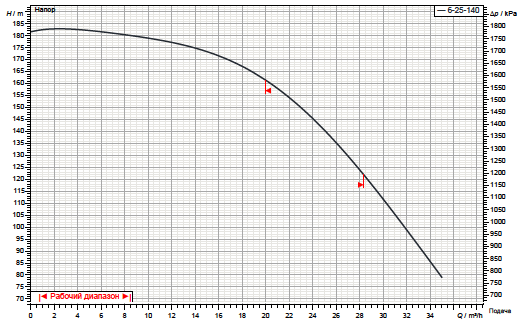

Рис.1 Рабочие характеристики насоса

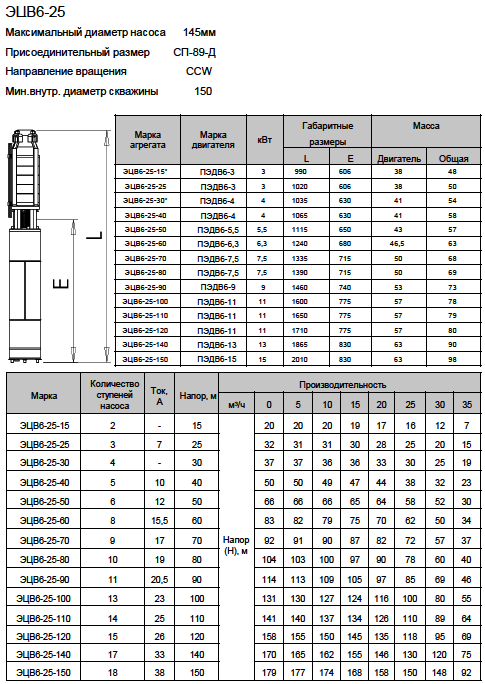

Рис.2 Габаритные и присоединительные размеры электроагрегата

С вертикальным валом погружной центробежный насос и приводной водонаполненный трехфазный электродвигатель ПЭДВ входят в состав насосного электроагрегата ЭЦВ для подачи воды из скважины.

Нержавеющая прочная сталь используется для изготовления корпуса электродвигателя и насоса.
Насос типа ЭЦВ 6-25-140 должен перекачивать чистую воду температурой не более 25°C.
