Характеристики технические насоса ЭЦВ 6-4-70

Насос ЭЦВ 6-4-70 - параметры и технические характеристики:
- подача: 4 м³/час;
- напор: 70 м;
- диапазон подачи: от 3 м³/час до 5,4 м³/час;
- диапазон напора: от 77 до 59 м;
- внутренний диаметр обсадной трубы, не менее: 6 дюймов;
- максимальный диаметр насоса: 145 мм;
- минимальный внутренний диаметр скважины: 150 мм;
- присоединительный размер: G-2-В (ГОСТ 6357-73);
- L высота электронасоса: 960 мм;
- E высота двигателя:606 мм;
- электропривод ЭЦВ 6-4-70:
   электродвигатель ПЭДВ6-3;
   мощность: 3 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток: 4,6А;
   КПД: 74%;
- масса электроагрегата: 48,5 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Для автоматического управления и защиты в режиме водоподъема насос рекомендуется комплектовать станцией управления и защиты СУЗ-10 (3...10А) или станцией "СУиЗ Лоцман+L2-25 (25А).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Рис. 1: напорные характеристики погружного насоса ЭЦВ 6-4-70.

Рис. 2: присоединительные и габаритные размеры электронасоса.

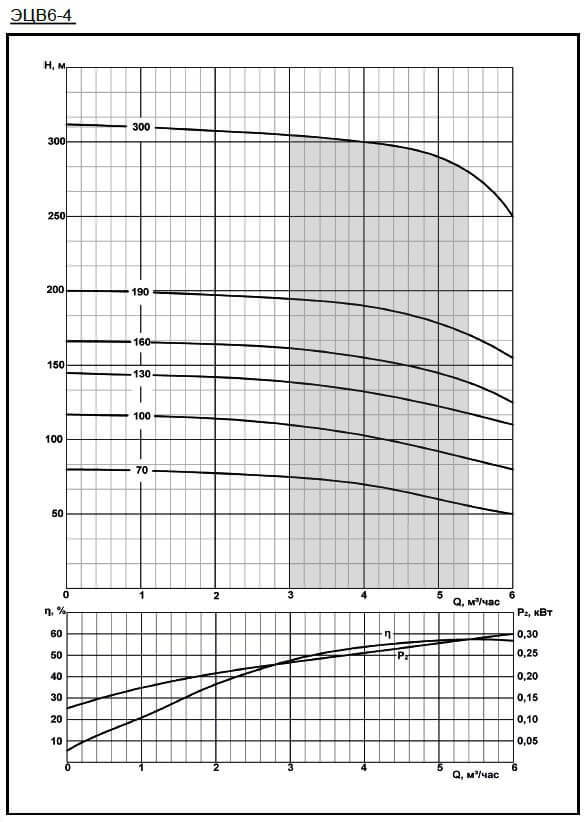

Рис.1 Характеристики напорные насоса

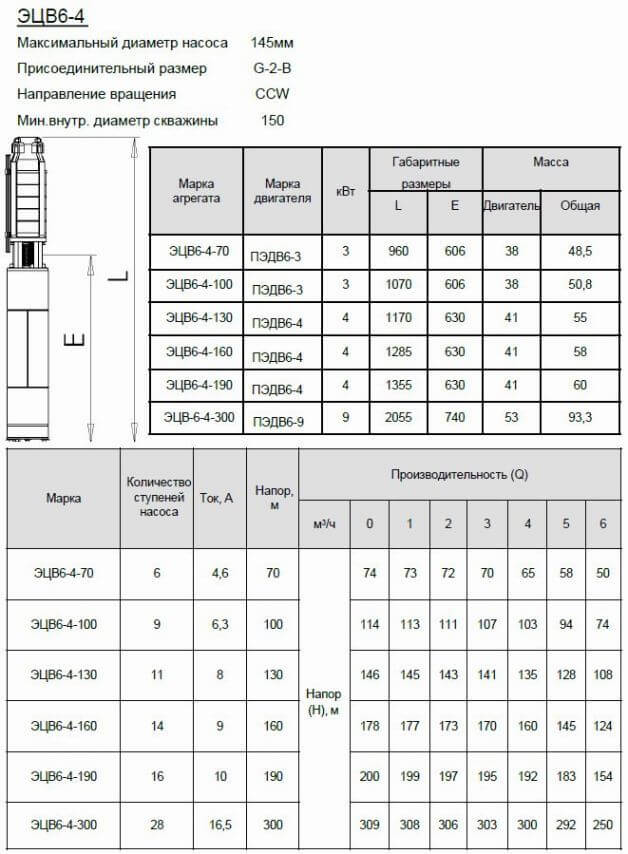

Рис.2 Габаритные и присоединительные размеры

Центробежный насос ЭЦВ состоит из погружного насоса и водонаполненного приводного трехфазного двигателя марки ПЭДВ6-3.
Корпуса насоса и электродвигателя изготовлены из прочной нержавеющей стали. Насос ЭЦВ перекачивает чистую воду из артезианской скважины с температурой не выше 25°C.

ВНИМАНИЕ!!!
Насос ЭЦВ 6-4-70 не может работать без полного погружении в перекачиваемую воду.
