Характеристики ЭЦВ 8-46-200 нрк

Параметры и характеристики насосного агрегата ЭЦВ 8-46-200 нрк:
- номинальная подача: 46 м³/час;
- подача в диапазоне: от 30 м³/час до 48 м³/час;
- номинальный напор: 200 м;
- диапазон напора: от 242 до 185 м;
- внутренний диаметр обсадной трубы: 8 дюймов;
- минимальный внутренний диаметр скважины: 200 мм;
- максимальный диаметр насоса: 189 мм;
- длина насосного агрегата: L-2010 мм;
- длина электродвигателя: E-1110 мм;
- присоединительный размер: G-3-B;
- КПД максимальный: 56,3%;
- электропривод ЭЦВ 8-46-200 нрк:
- асинхронный электродвигатель ПЭДВ 8-45;
- номинальная мощность: 45 квт;
- число оборотов вала: 2900 в минуту;
- ток номинальный электродвигателя: 87А;
- вид защиты: IP-68;
- масса насосного агрегата: 198 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Условное обозначение
ЭЦВ 8-46-200 нрк, где:
- Э - электронасос, Ц - центробежный, В - для воды;
- 8: внутренний диаметр обсадной трубы в дюймах (8 дюймов);
- 46: номинальная подача, в м³/час;
- 200: номинальный напор, в м.

Для автоматического управления и защиты в режиме водоподъема погружной насос может быть оснащен станцией СУЗ-100 (30-100А) или станцией управления и защиты HMS Control L2 100 (30-80А).

ВНИМАНИЕ!!!
Насос не может работать без полного погружения в перекачиваемую среду.

Электропитание насоса:
переменный трехфазный ток;
сетевое напряжение 380В;
частота тока 50 Гц.

Рис. 1 и 2: погружной насос ЭЦВ 8-46-200 нрк - характеристики рабочие, габаритные, присоединительные размеры электроагрегата.

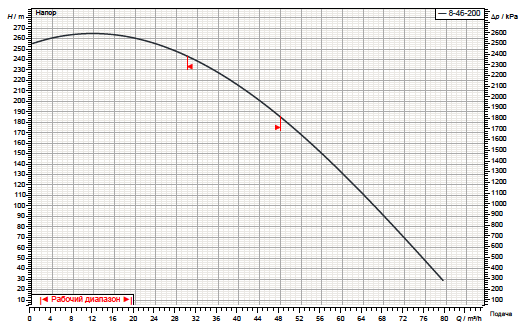

Рис.1 Рабочие характеристики насоса

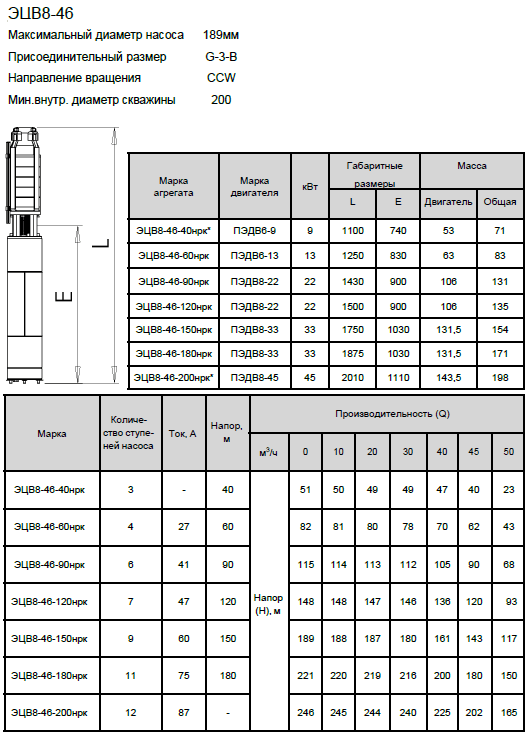

Рис.2 Габаритные и присоединительные размеры электроагрегата

В состав электронасоса для скважины входит погружной центробежный насос типа ЭЦВ и асинхронный водонаполненный трехфазный приводной электродвигатель типа ПЭДВ.
Материал для изготовления корпуса насоса и электродвигателя - прочная нержавеющая сталь.
Насос ЭЦВ перекачивает воду из артезианской скважины с температурой не более 25°C.
