Характеристики технические насоса ЭЦВ 8-65-180

Параметры и технические характеристики вертикального многоступенчатого насоса погружного ЭЦВ 8-65-180:
- подача: 65 м³/час;
- напор: 180 м;
- диапазон подачи: от 50 м³/час до 74 м³/час;
- диапазон напора: от 198 до 154 м;
- внутренний диаметр обсадной трубы: 8 дюймов;
- максимальный диаметр насоса: 189 мм;
- минимальный внутренний диаметр скважины: 200 мм;
- длина насоса: L-2390 мм;
- длина двигателя: E-1106 мм;
- присоединительный размер: СП 114-Д;
- электропривод ЭЦВ 8-65-180:
   электродвигатель ПЭДВ 8-45;
   мощность: 45 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток двигателя: 108А;
   КПД: 85%;
- масса электроагрегата: 202 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Для автоматического управления и защиты насос, в режиме водоподъема, комплектуется станцией управления и защиты СУЗ-200 (180-200А) или станцией "СУиЗ Лоцман+L2-160 (160А).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Рис. 1: напорные характеристики погружного насоса ЭЦВ 8-65-180.

Рис. 2: габаритно-присоединительные размеры электронасоса.

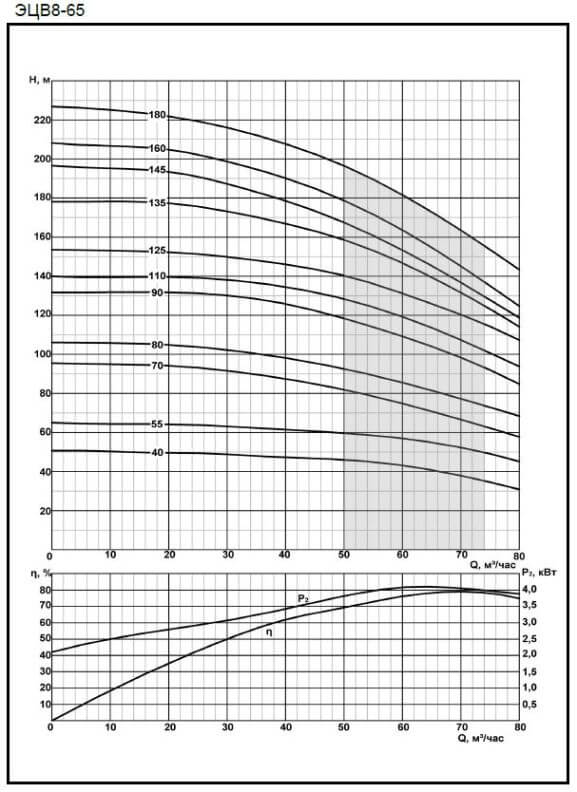

Рис.1 Напорные характеристики насоса

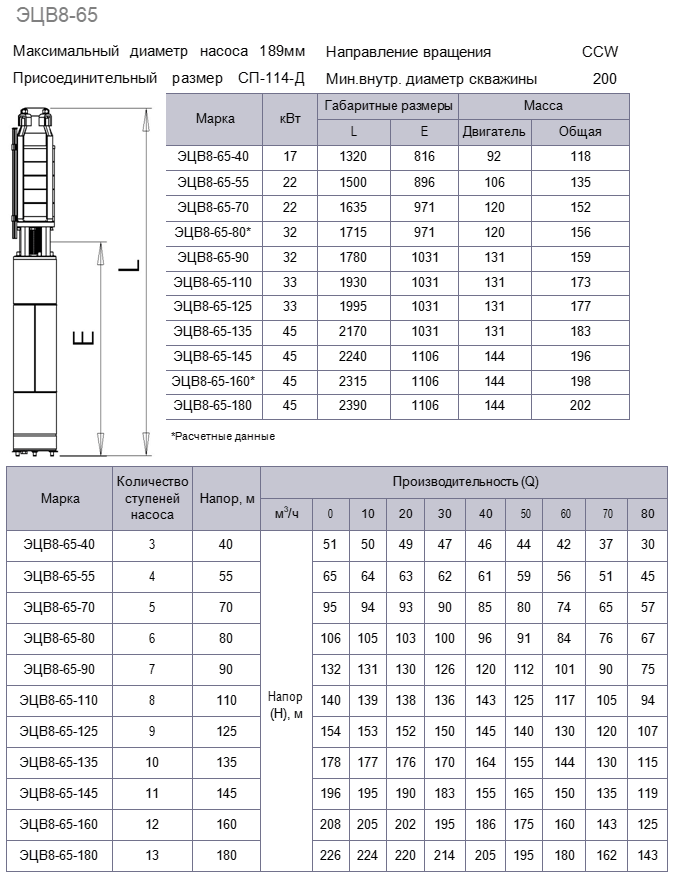

Рис.2 Габаритные и присоединительные размеры

Центробежный насос ЭЦВ состоит из погружного насоса и водонаполненного приводного трехфазного двигателя марки ПЭДВ 8-45.
Корпуса насоса и электродвигателя изготовлены из прочной нержавеющей стали.
Насос ЭЦВ перекачивает чистую воду из артезианской скважины с температурой не выше 25°C.

ВНИМАНИЕ!!!
Насос ЭЦВ 8-65-180 не может работать без полного погружении в перекачиваемую воду.
