Характеристики погружного насоса ЭЦВ 8-25-100

Насос ЭЦВ 8-25-100 - параметры и технические характеристики:
- подача: 25 м³/час;
- напор: 100 м;
- диапазон подачи: от 20 м³/час до 30 м³/час;
- диапазон напора: от 124 до 99 м;
- внутренний диаметр обсадной трубы, не менее: 8 дюймов;
- максимальный диаметр насоса: 189 мм;
- минимальный внутренний диаметр скважины: 200 мм;
- присоединительный размер: G-3-B (ГОСТ 6357-73);
- длина насоса: L-1260 мм;
- длина двигателя: E-775 мм;
- электропривод ЭЦВ 8-25-100:
   электродвигатель ПЭДВ6-11;
   мощность: 11 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток двигателя: 27А;
   КПД: 82%;
- масса электроагрегата: 78 кг (81 кг нрк);
- климатическое исполнение: У* (ГОСТ 15150-69);

Для автоматического управления и защиты в режиме водоподъема насос рекомендуется комплектовать станцией управления и защиты СУЗ-40 (10-40А) или станцией "СУиЗ Лоцман+L2-40 (40А).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Рис. 1: напорные характеристики погружного насоса ЭЦВ 8-25-100.

Рис. 2: присоединительные и габаритные размеры электронасоса.

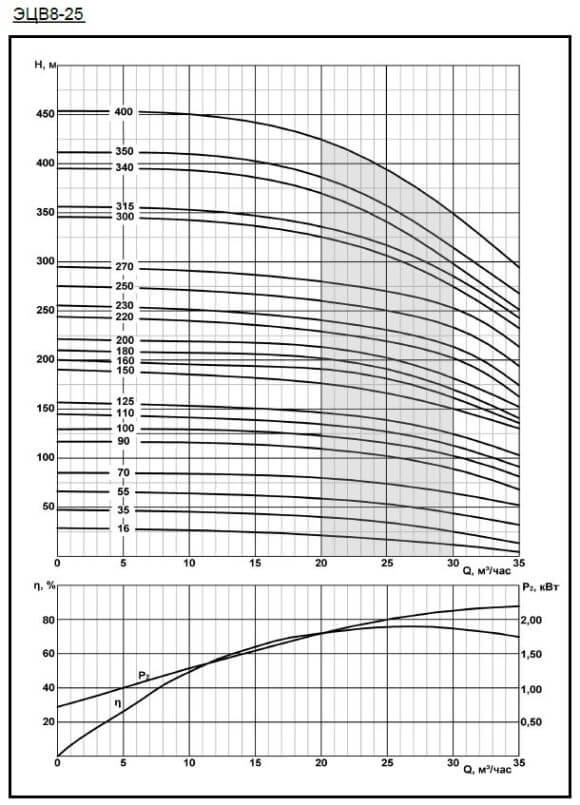

Рис.1 Напорные характеристики насоса

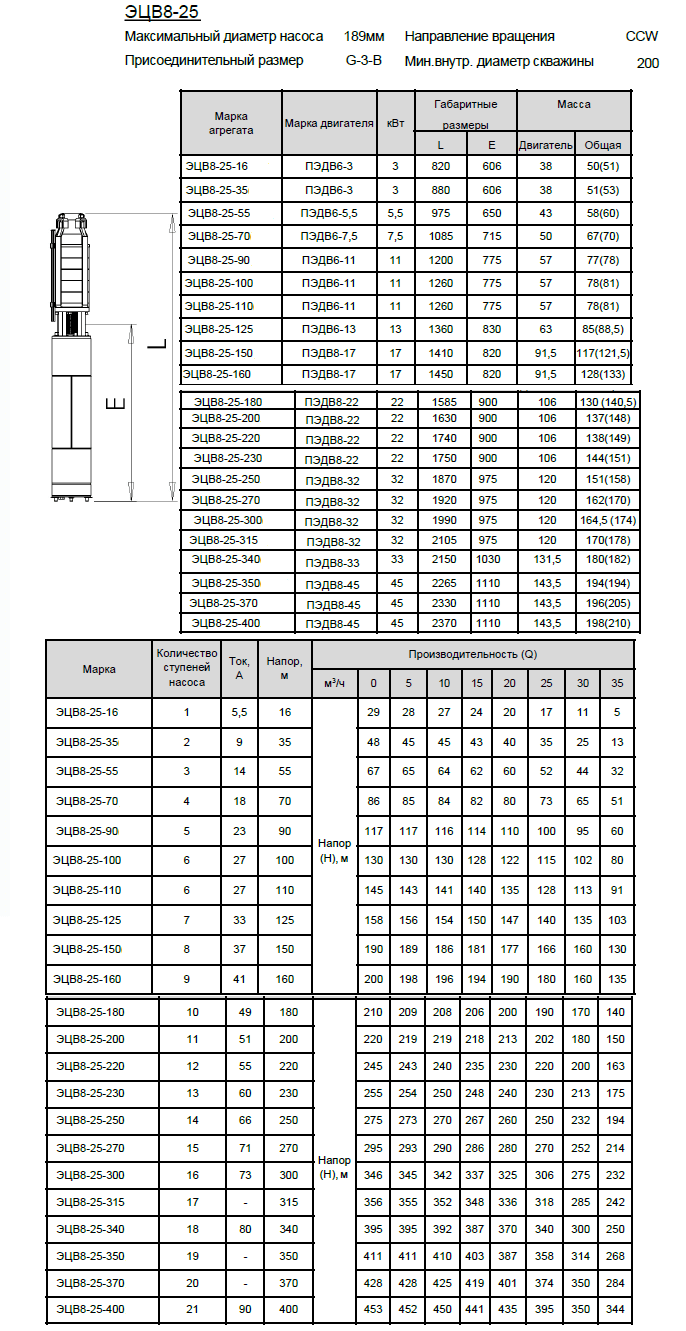

Рис.2 Габаритные и присоединительные размеры

Центробежный насос для скважины состоит из погружного насоса и водонаполненного приводного трехфазного двигателя марки ПЭДВ6-11.
Корпуса насоса и электродвигателя изготовлены из прочной нержавеющей стали. Насос ЭЦВ перекачивает чистую воду из артезианской скважины с температурой не выше 25°C.

ВНИМАНИЕ!!!
Насос ЭЦВ 8-25-100 не может работать без полного погружении в перекачиваемую воду.
