Характеристики насоса Гном 10-10Г

Технические и напорные характеристики дренажного насоса Гном 10-10Г.
Вертикальный со встроенным электродвигателем центробежный насос, откачивающий воду и жидкости с неагрессивными свойствами, достигающие температуру не более 95°C и содержащие твердые частицы в количестве не превышающем 10% по массе. откачивание загрязненной воды при строительстве, дренаже котлованов и траншей, для понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.

Условное обозначение насоса
Гном 10-10Г, где
- 10: номинальная подача, м³/час;
- 10: напор при номинальной подаче, м;
- Г: электронасос для горячей воды;

Привод электронасоса обеспечивает встроенный электродвигатель с короткозамкнутым ротором.
Тип электропривода - трехфазный асинхронный электродвигатель.

Электропитание
- переменный трехфазный ток;
- напряжение сети: 380 В;
- частота тока: 50 Гц.

Напорный патрубок G1 1/4 (DN32).
Максимальный поперечный размер - 247 мм.
Высота электронасоса - 490 мм.
Диапазон подачи: 22-4 м³/час.
Диапазон напора: 13-3 м.
Ток электродвигателя: 3А.
Глубина погружения до 7 м;
Количество пусков в час до 30;
Способ пуска - прямой.
Масса насосного агрегата со шнуром электропитания - 38 кг.

Эксплуатация дренажного электронасоса Гном 10-10Г возможна в пределах всей напорной характеристики.

Насос работает в продолжительном режиме S1.

Рис. 1. Напорные характеристики насоса.
Рис. 2. Устройство и схема разборки дренажного электронасоса.
Рис. 3. Габаритные и присоединительные размеры.
Рис. 4. Насос Гном в разрезе.
Рис. 5. Заводская маркировка (табличка) Гном 10-10Г.

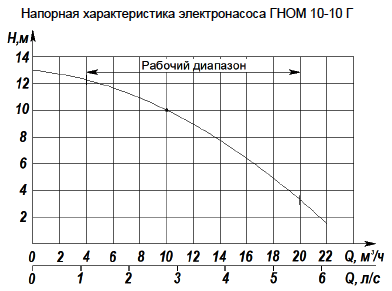

Рис.1 Напорные характеристики

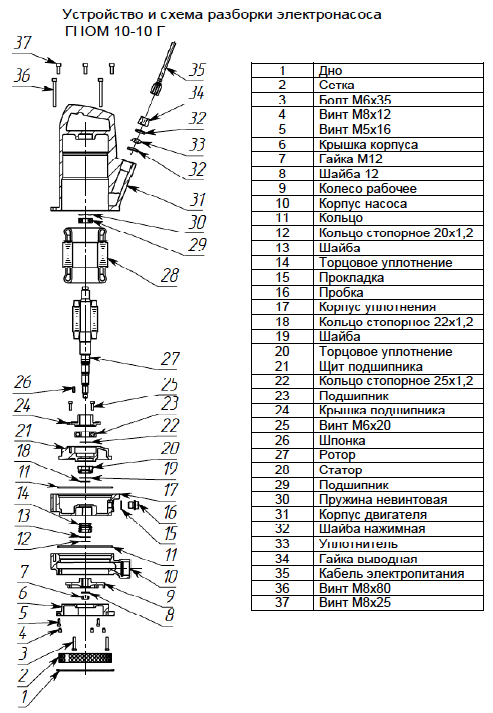

Рис.2 Устройство и схема разборки электронасоса

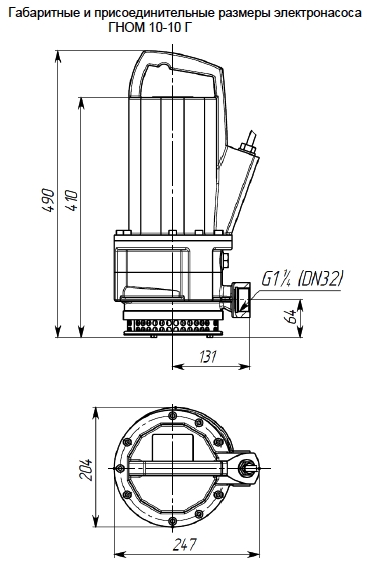

Рис.3 Габаритно-присоединительные размеры

Рис.4 Насос в разрезе

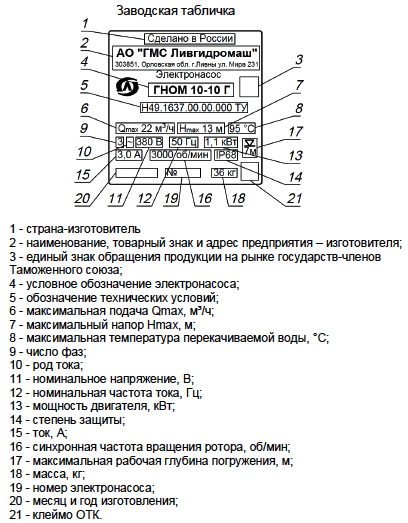

Рис.5 Заводская табличка
