Технические характеристики насоса Гном 100-80

Цена: 1 303 875 руб. с ндс

Погружной насос Гном 100-80Технические характеристики моноблочного высоконапорного насоса погружного Гном 100-80.
Назначение электронасоса Гном 100-80: откачивание сточных и загрязненных вод при строительстве, дренаже котлованов и траншей, для понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.
Погружной насос Гном 100-80 должен эксплуатироваться в вертикальном положении при частичном или полном погружении в воду.

Привод погружного высоконапорного насоса обеспечивает герметизированный трехфазный встроенный асинхронный электродвигатель с короткозамкнутым ротором.

Условное обозначение высоконапорного насоса
Гном 100-80 У*, где
- 100: номинальная подача, м³/час;
- 80: номинальный напор, м;
- У*: климатическое исполнение и категория размещения.

Электроподключение насоса
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики погружных насосов Гном 100-80.

Таблица 1. Технические характеристики
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
агрегата
кг
Гном 100-80 100 80 50 3000 500

Рабочий интервал подач 50 - 130 м³/ч (регулируется запорной арматурой на напорном трубопроводе).
Потребляемый ток 90А, потребляемая мощность 50 квт.
Глубина погружения по уровень жидкости не менее 1,0 м, но не более - 10 м.
По электрозащите моноблочный высоконапорный насос соответствует I по ГОСТ 12.2.007.0-75.
Режим работы погружного агрегата Гном 100-80 продолжительный S1.
Высота погружного электронасоса 1218 мм.
Максимальный поперечный размер 509 мм.
Присоединительный диаметр отверстий для патрубка - мм.
Размер отверстий для резьб Гном 100-80 - М16.
Количество отверстий 4.
Водоотводящий трубопровод формируют из пожарного рукава по ТУ 11-1802-74 или рукава резинового ГОСТ 18698-79.

Рис. 1. Рабочие характеристики погружного насоса Гном 100-80.
Рис. 2. Габаритный чертеж электроагрегата.
Рис. 3. Схема установки.

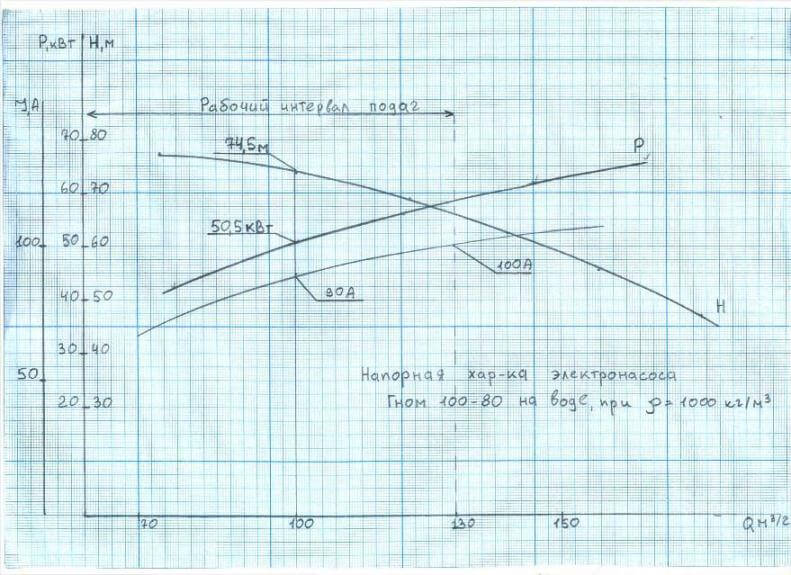

Рис.1 Рабочие характеристики

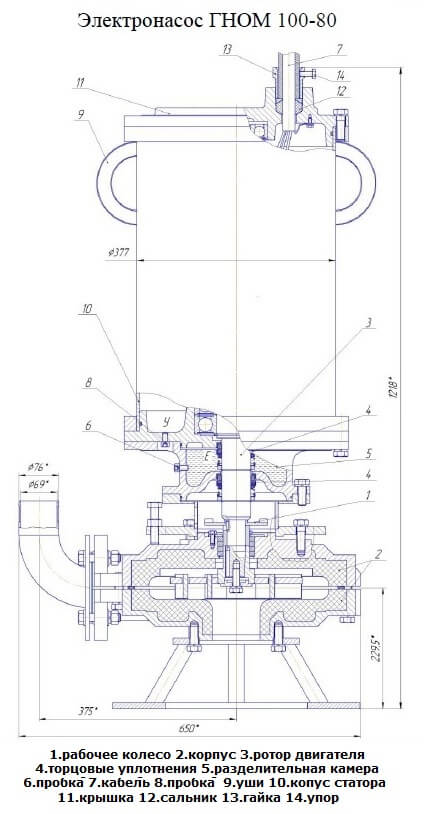

Рис.2 Габаритный чертеж погружного агрегата Гном 100-80

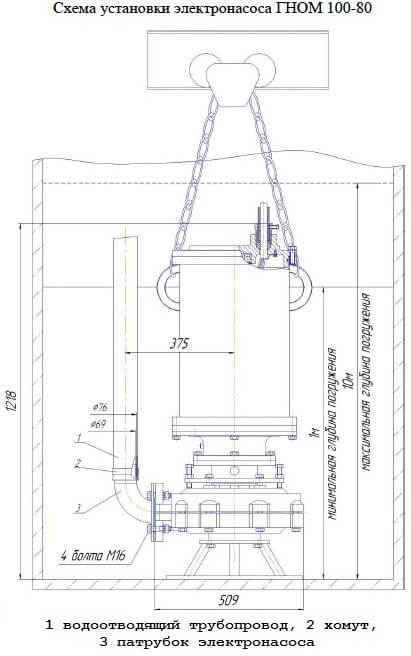

Рис.3 Схема установки электронасоса
