Технические характеристики - насос ГНОМ 100-25

Технические характеристики и параметры моноблочного переносного насоса грязевого Гном 100-25:
- подача: 100 м³/час;
- напор: 25 м;
- диапазон подачи: от 72 м³/час до 127 м³/час;
- диапазон напора: от 29 до 17,5 м;
- режим работы: продолжительный;
- излив нижний патрубок фланцевый с Ду-100 мм (направлен горизонтально);
- высота насоса: 730 мм;
- ширина: 290 мм;
- длина: 355;
- электропривод Гном 100-25:
   электродвигатель асинхронный трехфазный;
   мощность: 11 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток двигателя: 21А;
   КПД электронасоса: до 50%;
- масса электроагрегата без шнура питания: 112 кг;
- климатическое исполнение: У* (ГОСТ 15150-69);

Для автоматического управления и защиты насосы Гном комплектуются станцией "СУиЗ Лоцман+L2-40 (40А)".

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Рис. 1: напорные характеристики погружного насоса Гном 100-25 .

Рис. 2: габаритно-присоединительные размеры электронасоса.

Рис.1 Напорные характеристики насоса

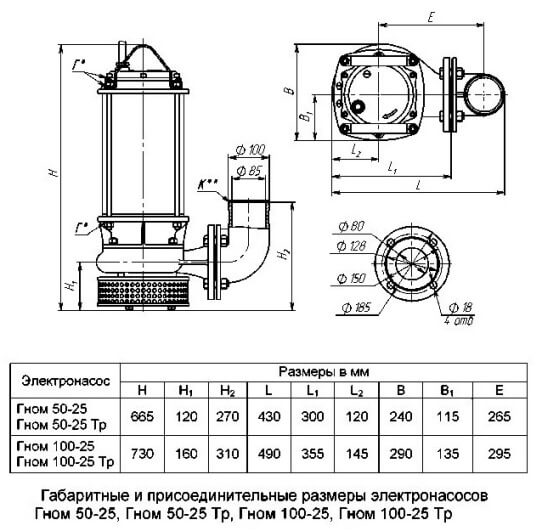

Рис.2 Габаритные и присоединительные размеры Гном 100-25

Грязевые центробежные насосы состоят из насосной части и трехфазного асинхронного электродвигателя.
Рабочие колеса и корпусные детали насоса изготовлены из чугуна.
Насосы перекачивают загрязненную воду температурой до 35°C (в исполнении Тр до 60°C).

ВНИМАНИЕ!!!
Грязевые насосы Гном 100-25 могут работать только при частичном или полном погружении в перекачиваемую жидкость.
