Технические характеристики насоса Гном 16-16 Ex

Параметры и технические характеристики моноблочного погружного взрывозащищенного насоса Гном 16-16 Ex:
- подача: 16 м³/час;
- напор: 16 м;
- взрывозащищенное исполнение: Ex;
- режим работы: продолжительный;
- КПД электронасоса: 40%;
- электропривод Гном 16-16 Ex:
   электродвигатель асинхронный трехфазный;
   мощность: 2,2 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток двигателя: 3,5А;
- масса электроагрегата со шнуром питания: 38 кг;
- длина кабеля: 10 м.

Климатическое исполнение взрывозащищенного электроагрегата Гном 16-16 Ex: У* (ГОСТ 15150-69);

ВНИМАНИЕ!!!
Погружной электронасос может работать только при полном погружении в перекачиваемую среду. Режим работы - длительная эксплуатация S1 при температуре перекачиваемой жидкости - 40°C.

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Взрывозащищенный насос Гном 16-16 Ex предназначен для откачивания грунтовых и промышленных сточных вод с примесями сырой нефти.

Электронасос состоит из одноступенчатого центробежного насоса и трехфазного асинхронного погружного электродвигателя.
Корпус электродвигателя изготовлен из прочной толстостенной стальной оболочки.

Рис. 1: технические характеристики насоса.
Рис. 2: напорные характеристики.
Рис. 3: габаритные размеры агрегата.
Рис. 4: схема мобильной установки насоса Гном 16-16 Ex.

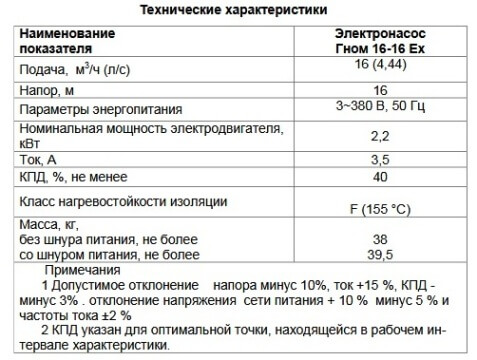

Рис.1 Технические характеристики насоса

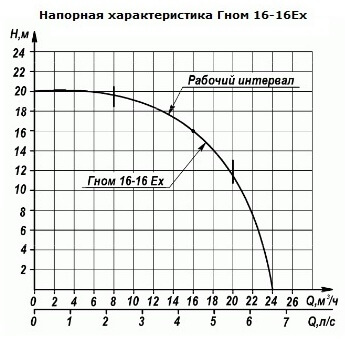

Рис.2 Напорные характеристики насоса

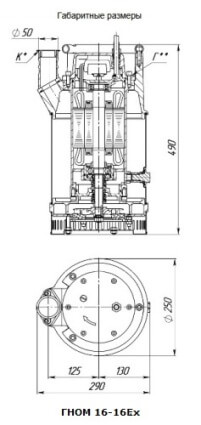

Рис.3 Габаритные размеры агрегата

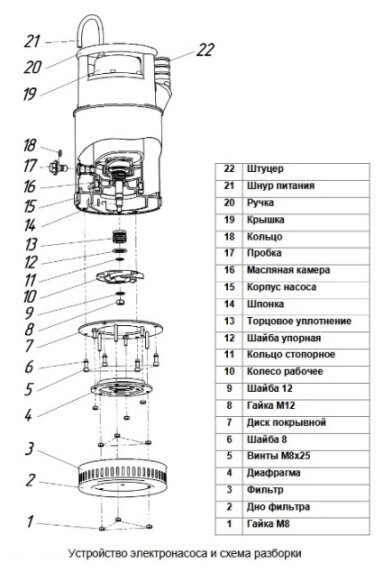

Рис.4 Устройство электронасоса Гном 16-16 Ex

Рис.5 Схема мобильной установки электронасоса
