Технические характеристики насоса Гном 25-20 Ex

Параметры и технические характеристики моноблочного погружного взрывозащищенного насоса Гном 25-20 Ex:
- подача: 25 м³/час;
- напор: 20 м;
- взрывозащищенное исполнение: Ex;
- режим работы: продолжительный;
- напорный патрубок диаметром: 77 мм (под шланг);
- электропривод Гном 25-20 Ex:
   электродвигатель асинхронный трехфазный;
   мощность: 3,0 квт;
   количество оборотов: 3000 в минуту;
   номинальный ток двигателя: 6,6А;
- масса электроагрегата со шнуром питания: 51 кг;
- тип кабеля электропитания: H07RN-F 4G1,5;
- длина кабеля: 10 м.

Климатическое исполнение взрывозащищенного электроагрегата Гном 25-20 Ex: У* (ГОСТ 15150-69);

ВНИМАНИЕ!!!
Погружной электронасос может работать только при полном погружении в перекачиваемую среду. Режим работы - длительная эксплуатация S1 при температуре перекачиваемой жидкости - 40°C.

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Взрывозащищенный насос Гном 25-20 Ex предназначен для откачивания грунтовых и промышленных сточных вод с примесями сырой нефти.

Электронасос состоит из одноступенчатого центробежного насоса и трехфазного асинхронного погружного электродвигателя.
Корпус электродвигателя изготовлен из прочной толстостенной стальной оболочки.

Рис. 1: технические характеристики насоса.
Рис. 2: напорные характеристики.
Рис. 3: габаритные размеры агрегата.
Рис. 4: схема мобильной установки насоса Гном 25-20 Ex.

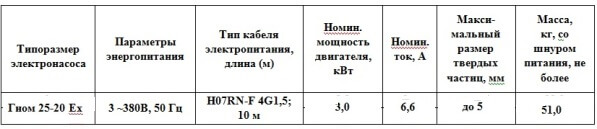

Рис.1 Технические характеристики насоса

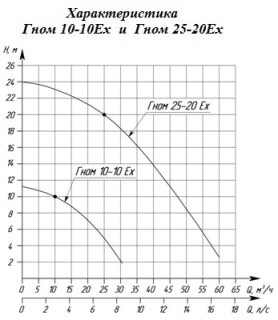

Рис.2 Напорные характеристики насоса

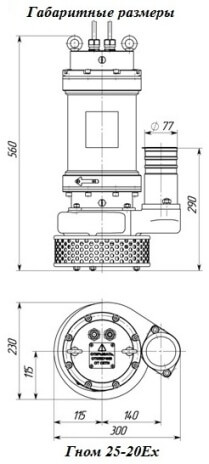

Рис.3 Габаритные размеры агрегата

Рис.4 Схема мобильной установки электронасоса Гном 25-20 Ex
