Технические характеристики насоса Гном 270-20

Технические характеристики передвижного моноблочного насоса погружного Гном 270-20.
Назначение Гном 270-20: откачивание загрязненной воды и сточных вод при строительстве, дренаже котлованов и траншей, для понижения уровня грунтовых вод, орошения, перекачивания воды на объектах водоснабжения и др.
Погружной насос Гном 270-20 эксплуатируется в вертикальном положении при полном или частичном погружении в жидкость.

Привод погружного моноблочного насоса осуществляет встроенный асинхронный герметизированный трехфазный электродвигатель с короткозамкнутым ротором.

Условное обозначение насоса
Гном 270-20 У*, где
- 270: номинальная подача, м³/час;
- 20: номинальный напор, м;
- У*: климатическое исполнение и категория размещения.

Электроподключение насоса
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики погружных насосов Гном 270-20.

Данные из паспорта погружного насоса
Диапазон подачи - 50-300 м³/час, регулируемый запорной арматурой на выходном трубопроводе.
Потребляемый ток 60А потребляемая мощность 40 квт.
Глубина погружения по уровень жидкости не менее 1,0 м, но не более 10 м.

По электрозащите моноблочный насос соответствует I по ГОСТ 12.2.007.0-75.
Режим работы погружного агрегата Гном 270-20 продолжительный S1.
Высота погружного электроагрегата 1164 мм.
Поперечный размер 502 мм.
Присоединительный диаметр отверстий для патрубка 225 мм.
Размер отверстий для резьб М16.
Количество отверстий 4.
Водоотводящий трубопровод формируют из рукава резинового по ГОСТ 18698-79 или пожарного по ТУ 11-1802-74.

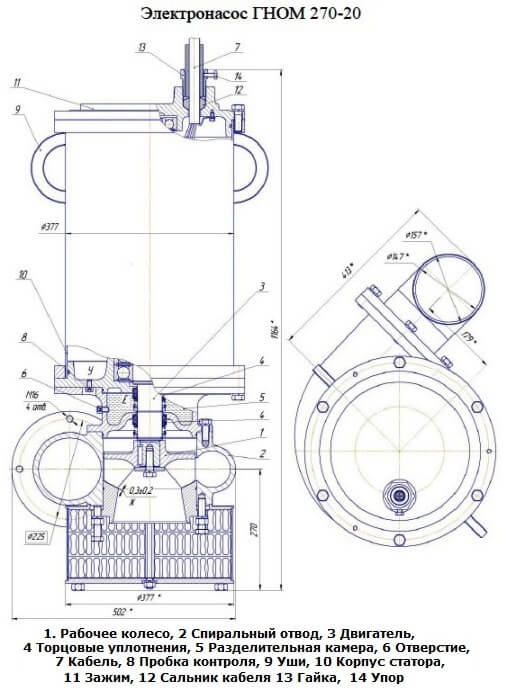

Рис. 1. Габаритный чертеж погружного насоса Гном 270-20.

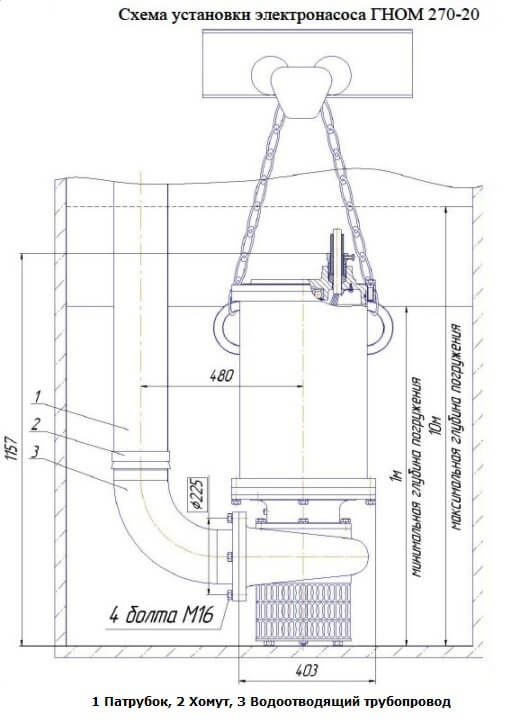

Рис. 2. Схема установки электроагрегата.

Рис.1 Габаритный чертеж погружного агрегата Гном 270-20

Рис.2 Схема установки Гном 270-20
