Технические характеристики Х 50-32-250




Химический насос Х 50-32-250 Технические характеристики химических насосов Х 50-32-250.
Насосы используются для перекачки нейтральных и агрессивных жидких сред.

Конструктивно - центробежные одноступенчатые с односторонним входом перекачиваемой среды горизонтальные консольные насосы.

Привод насосов осуществляют с короткозамкнутым ротором общепромышленные и взрывозащищенные трехфазные электродвигатели.
Комплектуются химические одноступенчатые центробежные насосы Х 50-32-250 следующими электродвигателями - 15 квт (АИР160S2), 18,5 квт (АИР160М2), 22 квт (АИР180S2), 30 квт (АИР180М2), количество оборотов в минуту - 2900.
ДКЗ (допускаемый кавитационный запас) не более 3,5 м.

Давление на входе в с сальниковым уплотнением - 0,35 МПа, с торцовым - 0,8 МПа.
Утечка жидкости через сальниковое уплотнение не более 2 л/час.
Утечка через торцовое уплотнение не более 0,03 л/час.

Патрубки Х 50-32-250:
   всасывающий Ду-50, напорный Ду-32.
Климатическое исполнение - У2, УХЛ4.

Электропитание насоса:
переменный ток, напряжение 380В, частота 50 Гц.

Параметры и технические характеристики насосов
Базовое исполнение:
  номинальная подача - 12,5 м³/час;
  номинальный напор - 80 м;
  подача в диапазоне от 7,2 м³/час до 18,5 м³/час;
  напор в диапазоне от 85 до 72 м;
  приводы Х 50-32-250: асинхронные электродвигатели 15 квт (18,5; 22; 30) квт;
  количество оборотов 2900 в минуту;
  масса насосного агрегата с двигателем 15 квт (АИР160S2): 233 кг.
Насосы с обточкой "д" рабочего колеса:
  подача: 12,5 м³/час;
  подача в диапазоне: 7,7-17,9 м³/час;
  напор: 88 м;
  напор в диапазоне: 92-80 м.
Насосы с первой обточкой "а" рабочего колеса:
  подача: 11,5 м³/час;
  подача в диапазоне: 7-16,8 м³/час;
  напор: 67 м;
  напор в диапазоне: 70-60 м.
Насосы со второй обточкой "б" рабочего колеса:
  подача: 10,5 м³/час;
  подача в диапазоне: 6,1-16 м³/час;
  напор: 55 м;
  напор в диапазоне: 59-48 м.

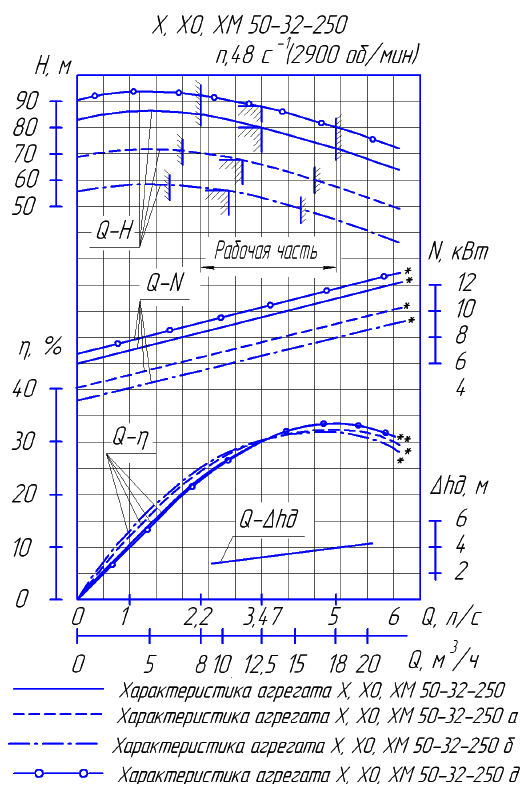

Напорные характеристики химического насоса Х 50-32-250

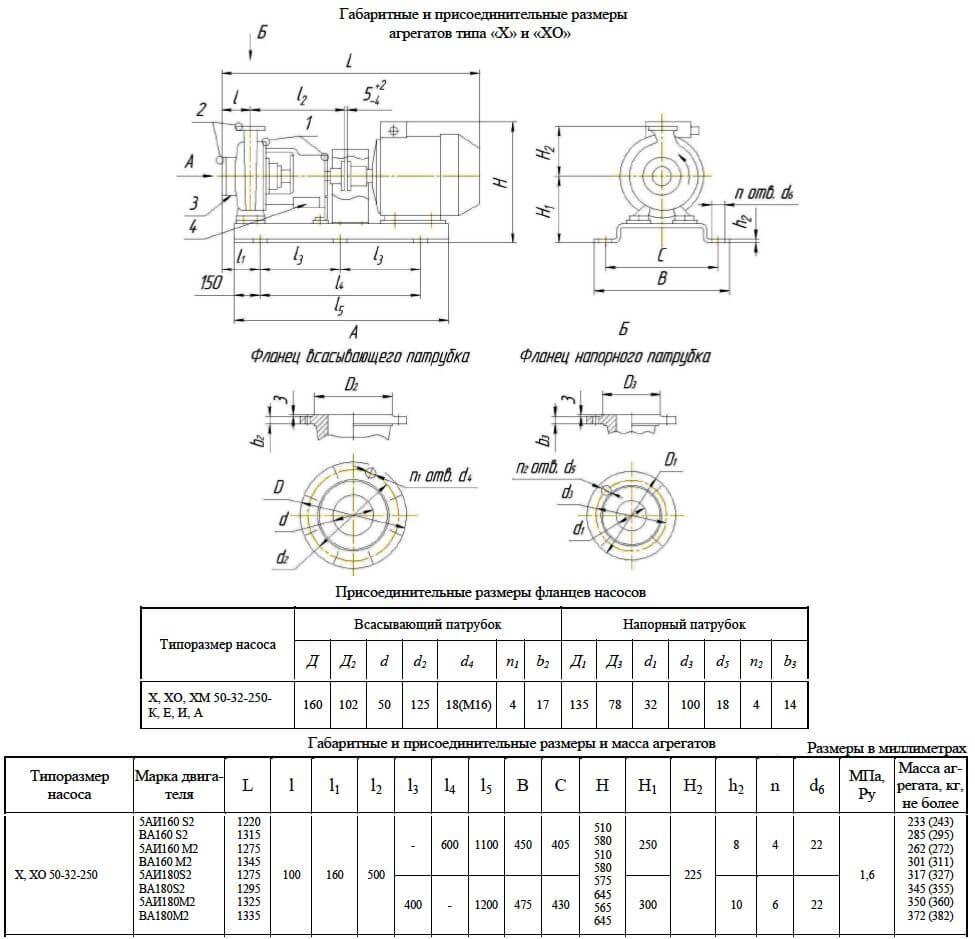

Габаритные и присоединительные размеры агрегата Х 50-32-250
