Технические характеристики насосов Х 80-50-200




Химический насос Х 80-50-200 Технические характеристики химических насосов Х 80-50-200.
Насосы используются для перекачки нейтральных и агрессивных жидких сред.

Конструктивно - центробежные одноступенчатые с односторонним входом перекачиваемой среды горизонтальные консольные насосы.

Привод насосов осуществляют с короткозамкнутым ротором общепромышленные и взрывозащищенные трехфазные электродвигатели.
Комплектуются химические одноступенчатые центробежные насосы Х 80-50-200 следующими электродвигателями - 11 квт (АИР132М2), 15 квт (АИР160S2), 18,5 квт (АИР160М2), 22 квт (АИР180S2), 30 квт (АИР180М2), количество оборотов в минуту - 2900.
ДКЗ (допускаемый кавитационный запас) не более 4,5 м.

Давление на входе в с сальниковым уплотнением - 0,35 МПа, с торцовым - 0,8 МПа.
Утечка жидкости через сальниковое уплотнение не более 2 л/час.
Утечка через торцовое уплотнение не более 0,03 л/час.

Патрубки Х 80-50-200:
   всасывающий Ду-80, напорный ДУ-50.
Климатическое исполнение - У2, УХЛ4.

Электропитание насоса:
переменный ток, напряжение 380В, частота 50 Гц.

Параметры и технические характеристики насосов
Базовое исполнение:
  номинальная подача - 50 м³/час;
  номинальный напор - 50 м;
  подача в диапазоне от 35 м³/час до 70 м³/час;
  напор в диапазоне от 53 до 43 м;
  приводы Х 80-50-200: асинхронные электродвигатели 15 квт (11; 18,5; 22; 30) квт;
  количество оборотов 2900 в минуту;
  масса насосного агрегата с двигателем 22 квт (АИР160М2): 255 кг.
Насосы с первой обточкой "а" рабочего колеса:
  подача: 45 м³/час;
  подача в диапазоне: 32-65 м³/час;
  напор: 40 м;
  напор в диапазоне: 42-34 м.
Насосы со второй обточкой "б" рабочего колеса:
  подача: 50 м³/час;
  подача в диапазоне: 34-70 м³/час;
  напор: 32 м;
  напор в диапазоне: 35-25 м.

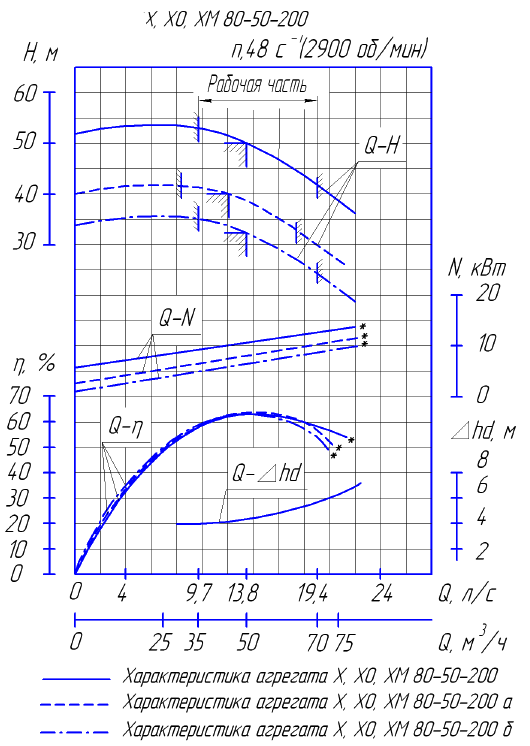

Напорные характеристики химического насоса Х 80-50-200

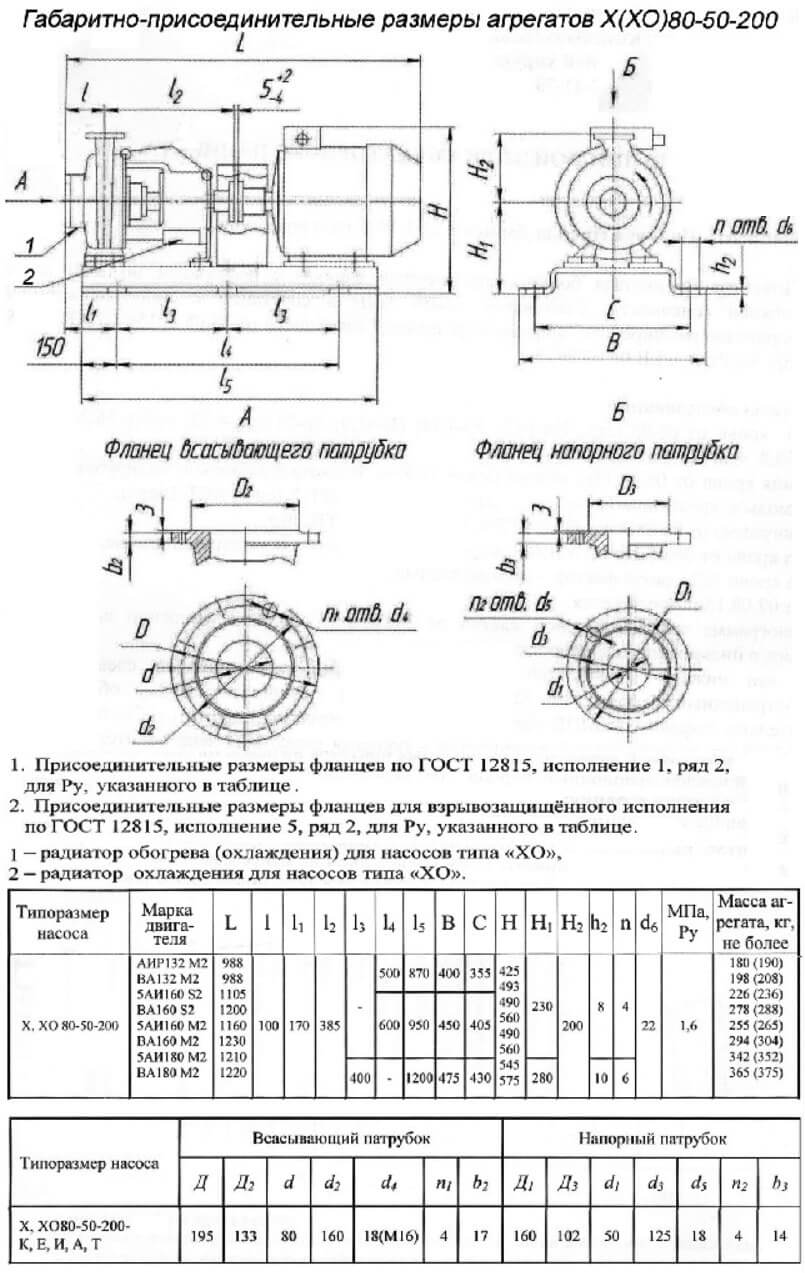

Габаритные и присоединительные размеры агрегата Х 80-50-200
