Технические характеристики УЗНД для насоса ХЦМ

Технические характеристики УЗНД - устройства защиты насоса ХЦМ от сухого хода.
Сигнализатор порога давления устройства защиты насоса ХЦМ от сухого хода УЗНД состоит из корпуса (2) и измерительного комплекта (1).
С помощью штуцеров (4 и 5) производится подсоединения насоса ХЦМ 1/10.
При подсоединении остальных насосов, которые могут комплектоваться УЗНД штуцеры 4 и 5 снимаются.
Измерительный комплект состоит из разделителя сред и сигнализатора (реле) давления.
Разделитель сред передает давление перекачиваемой жидкости на чувствительный элемент сигнализатора давления.

Блок коммутации (БК) УЗНД - настенный шкаф, состоящий из корпуса и крышки.
На крышке расположены индикаторы состояния насоса: включенного (зеленого цвета) и отключенного при сухом ходе (красного цвета).
В корпусе расположены пускатель электромагнитный с ограничителем перенапряжения, клеммник для подключения кабелей, заземляющие клеммы и кабельные вводы.
Отверстия для крепления на стену расположены на задней стенке корпуса.
Электропитание блока коммутации осуществляется от пускового устройства насоса потребителя.

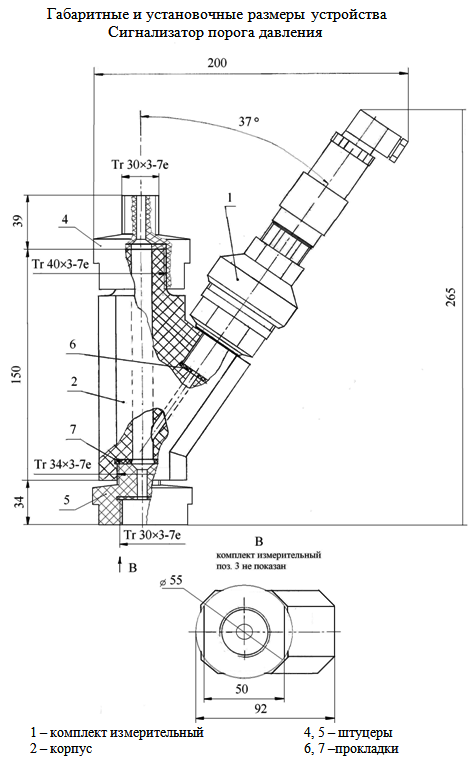

Рис.1 Габаритные и установочные размеры УЗНД.

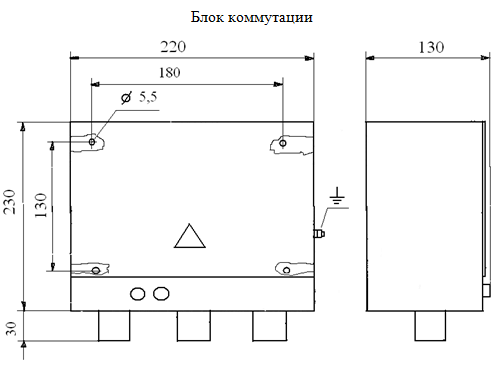

Рис.2 Блок коммутации.

Рис.1 Габаритные и установочные размеры

Рис.2 Блок коммутации УЗНД
