Технические характеристики насоса ХЦМ 3/40 В-К и К
Технические характеристики - герметичный насос химический ХЦМ 3/40, предназначенный для перекачивания химически агрессивных жидкостей.
Конструктивно - центробежный, горизонтальный, моноблочный насос, оснащенный магнитной муфтой для герметизации от утечек перекачиваемой жидкости.
Для обеспечения привода электронасоса ХЦМ 3/40 применяется электродвигатель.
Типы привода в насосах разного исполнения - асинхронный электродвигатель общепромышленный 4,0 квт (АИР 100S2 - исполнение К) или асинхронный взрывозащищенный электродвигатель 4,0 квт (тип АИМ 100S2 - центробежный насос взрывобезопасного исполнения В-К).
Технические характеристики насосов приведены в таблице №1 (тип, подача, напор, мощность двигателя, температура перекачиваемой жидкости, кинематическая вязкость).
Напорные характеристики насосов - рис.1.
Габаритные и присоединительные размеры насосов различных исполнений - рис.2.
| Марка | Q м3/час |
H м |
Двиг. квт |
Тем-ра среды,°C |
Вязкость м²/с; |
| Проточная часть из нержавеющей стали 12Х18Н10Т | |||||
| ХЦМ 3/40 К | 3 | 42 | 4,0 | -40..+120 | 30*10-6 |
| ХЦМ 3/40 В-К | 3 | 42 | 4,0 | -40..+120 | 30*10-6 |
ДКЗ насоса 3,5 м.
Масса насоса 85 кг (исполнение К), 90 кг (исполнение В-К).
Допустимое давление на входе в насос 1,8 МПа.
Патрубки ХЦМ 3/40 фланцевые: на входе Ду-32, Ру-6, на выходе Ду-20.

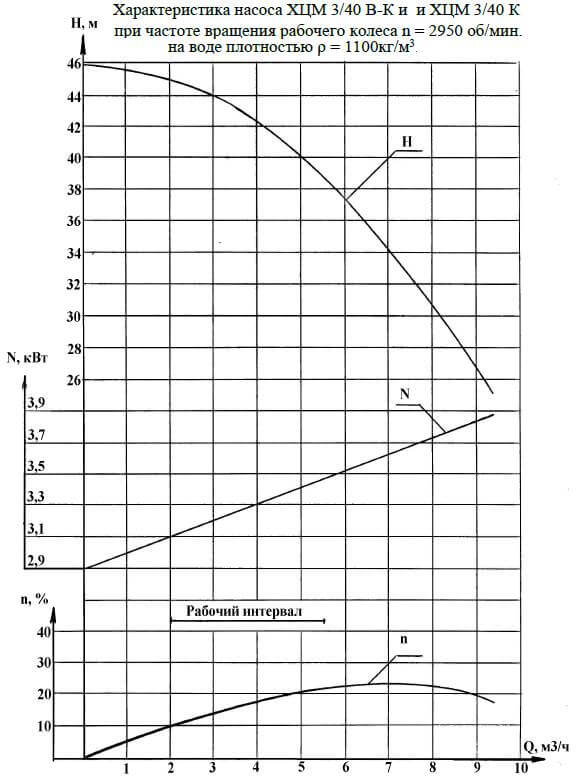

Рис.1 Напорные характеристики  |

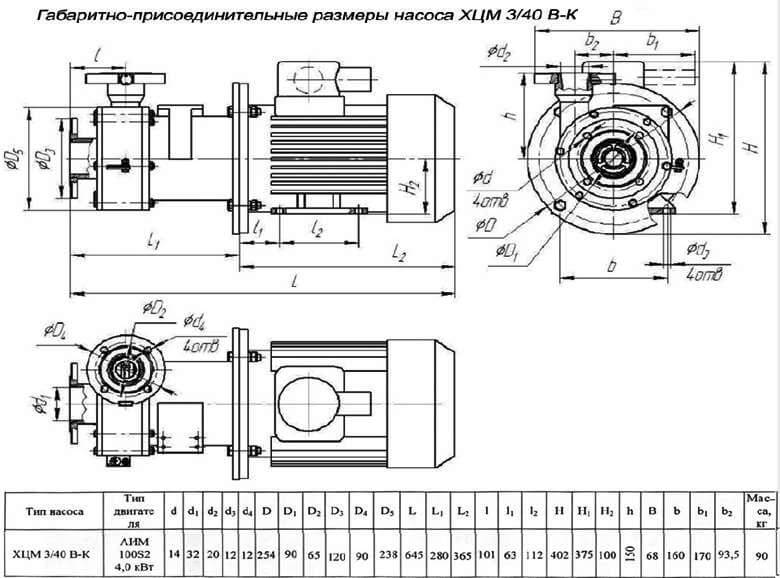

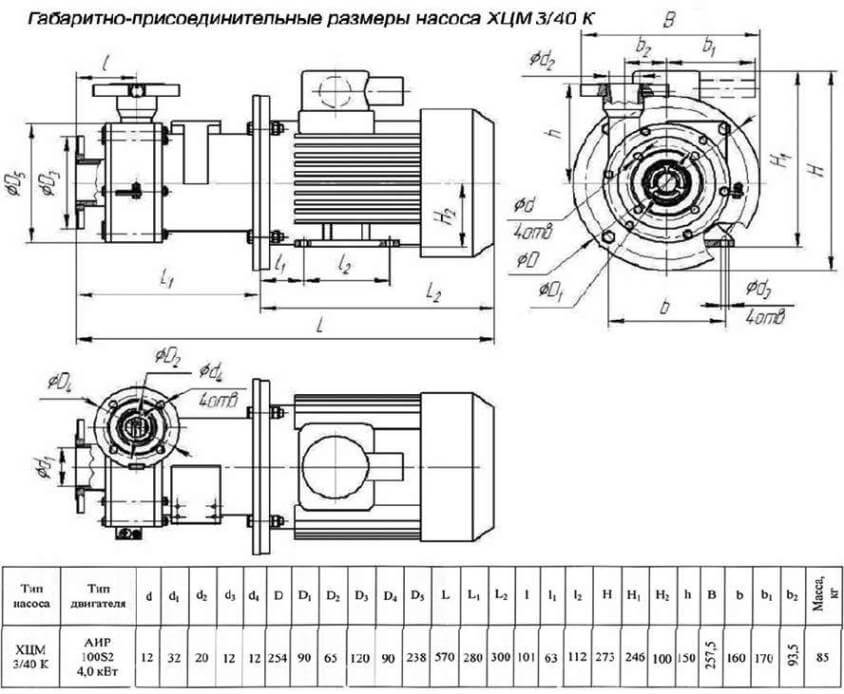

Рис. 2 Габаритные и присоединительные размеры насосов рис.2.1 исполнение: ХЦМ 3/40 К  рис.2.2 исполнение: ХЦМ 3/40 В-К  |
Производит химические герметичные насосы ХЦМ с магнитной муфтой - отечественная производственная компания "ОКТБ Кристалл".
