Технические характеристики НЦВ-100/100А

НЦВ-100/100А Технические характеристики одноступенчатых вертикальной конструкции судовых насосов НЦВ-100/100А.
По характеристикам - динамические центробежные насосы для перекачивания пресной, морской воды и рассолов.

Морские судовые насосы в агрегатах оснащаются электродвигателями специального исполнения ДМН, 2ДМШН.

Технические характеристики насоса
Марка насоса Подача
(min-max)
м3
Напор
(max-min)
м
N эд.
квт
Об/мин. Масса агрегата
кг
НЦВ-100/100А 100
(75-125)
100
(106-96)
55 2900 465

В судовые электронасосные агрегаты монтируют асинхронные трехфазные электродвигатели 2ДМНА 225М2.

Проточная часть НЦВ-100/100А изготовлена из морской бронзы.

Допускаемый кавитационный запас (ДКЗ) насоса не более 5 м.
Уплотнение вала - сальниковое или торцовое.
Габаритные размеры L-длина, B-ширина, H-высота: L(580)х(B)615х(H)1086 мм.

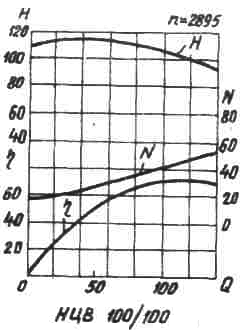

Напорные характеристики насоса
Рисунок насоса с обозначением деталей

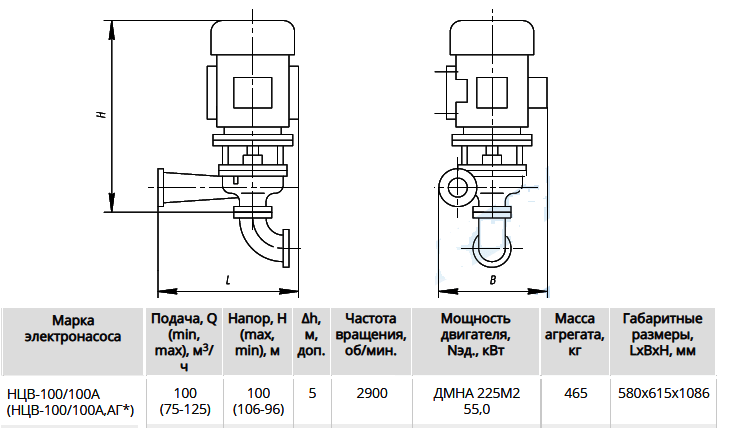

Габаритные и присоединительные размеры агрегата
