Технические характеристики НЦВ-100/20А
Технические характеристики одноступенчатых вертикальных судовых насосов НЦВ-100/20А.
Про устройству - центробежные насосы, перекачивающие морскую, пресную воду, рассол.
Насосы судовые комплектуются морскими электродвигателями специального исполнения ДМН (2ДМШН).
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| НЦВ-100/20А | 100 (84-110) |
20 (22-18) |
11 | 2900 | 227 |
В электронасосные судовые агрегаты монтируются асинхронные трехфазные электродвигатели 2ДМШН160МА2.
Проточная часть НЦВ-100/20А - морская бронза.
Допускаемый кавитационный запас (ДКЗ) до 5,0 м.
Уплотнение вала - торцовое или сальниковое.
Габаритные размеры L-длина, B-ширина, H-высота: L(381)х(B)464х(H)1040 мм.

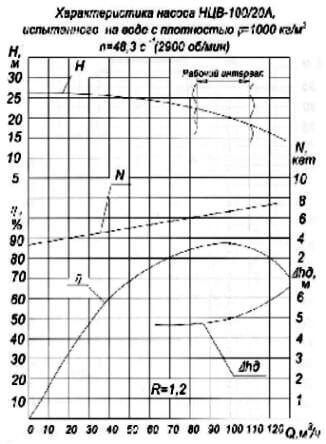

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

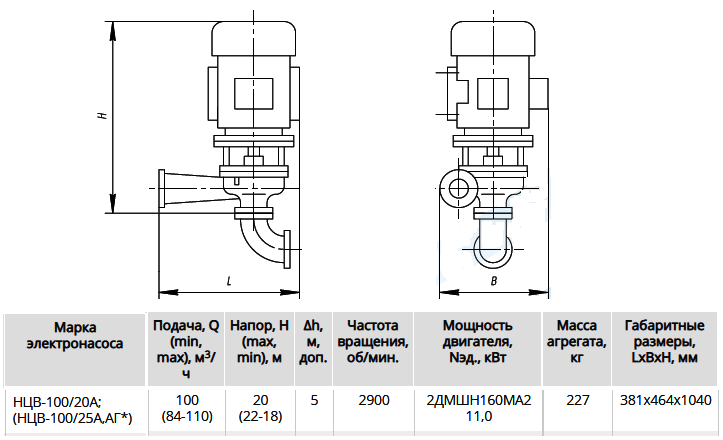

Габаритные и присоединительные размеры агрегата |
