Технические характеристики НЦВ-100/25А

НЦВ-100/25А Технические характеристики морских судовых насосов НЦВ-100/25А моноблочного исполнения.
По характеристикам и параметрам - динамического типа насосы центробежные, перекачивающие морскую, пресную воду в судах морского флота.

Насосы, в морских судовых электронасосных агрегатах, комплектуются специальными электродвигателями морского назначения ДМН, ДМШН, 2ДМШН.

Технические характеристики насоса
Марка насоса Подача
(min-max)
м3
Напор
(max-min)
м
N эд.
квт
Об/мин. Масса агрегата
кг
НЦВ-100/25А 100
(85-110)
25
(27-23)
15 2900 240

В судовые насосные агрегаты монтируются асинхронные трехфазные электродвигатели 2ДМНШ180МА2, мощностью 15,0 квт.

Проточная часть насоса производится из морской бронзы.
Патрубки насоса:
- на входе Ду-125 мм;
- напорный Ду-100 мм.

ДКЗ (допускаемый кавитационный запас) до 5 м.
Для защиты от протечек используется сальниковое или торцовое уплотнение вала.
Габаритные размеры НЦВ-100/25А
L-длина, B-ширина, H-высота: (L)381х(B)484х(H)1067 мм.

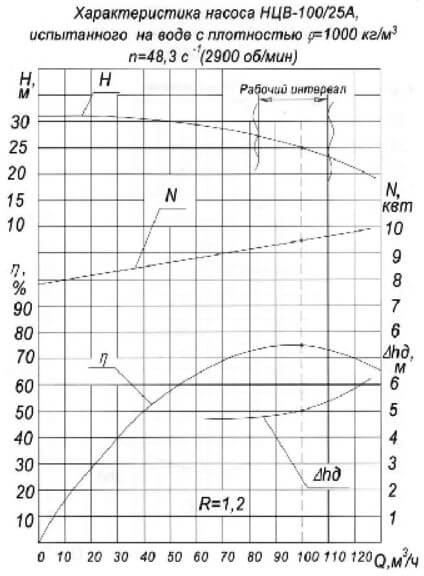

Напорные характеристики насоса
Рисунок насоса с обозначением деталей

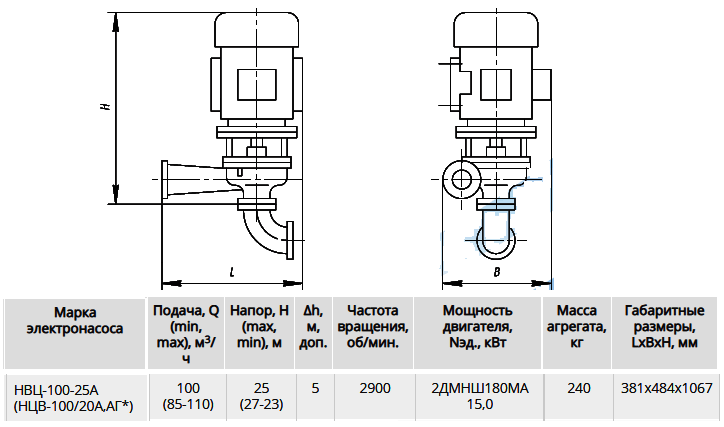

Габаритные и присоединительные размеры агрегата
