Технические характеристики НЦВ-100/30А

НЦВ-100/30А Технические характеристики вертикальных моноблочных судовых насосов НЦВ-100/30А.
По своим характеристикам - динамические центробежные насосы, предназначенные для плавсредств и судов морского флота.

Морские судовые насосы в электронасоных агрегатах комплектуются специальными электродвигателями марок ДМН, ДМШН, 2ДМШН.

Технические характеристики насоса
Марка насоса Подача
(min-max)
м3
Напор
(max-min)
м
N эд.
квт
Об/мин. Масса агрегата
кг
НЦВ-100/30А 100
(85-110)
30
(34-26)
15 2900 270

В судовые электронасосные агрегаты устанавливаются трехфазные асинхронные морские электродвигатели 2ДМШН180А2, мощностью 15 квт.

Проточная часть насоса производится из морской бронзы.
Патрубки насоса:
- на входе Ду-125 мм;
- напорный Ду-100 мм.

ДКЗ (допускаемый кавитационный запас) до 5 м.
Для защиты от протечек используется сальниковое или торцовое уплотнение вала.
Габаритные размеры НЦВ-100/30А
L-длина, B-ширина, H-высота: (L)381х(B)484х(H)1067 мм.

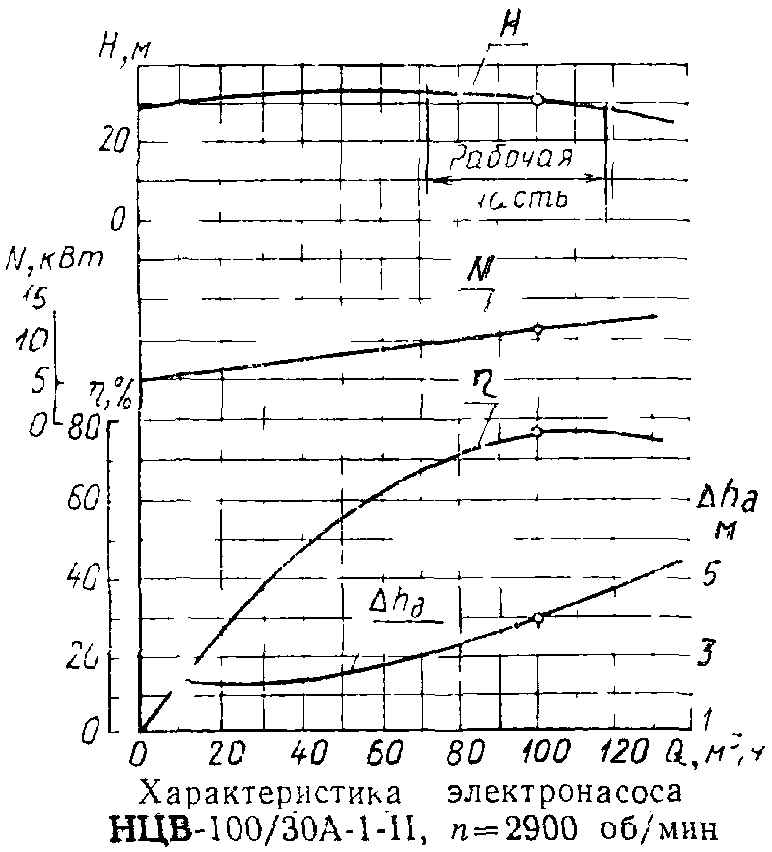

Напорные характеристики насоса
Рисунок насоса с обозначением деталей

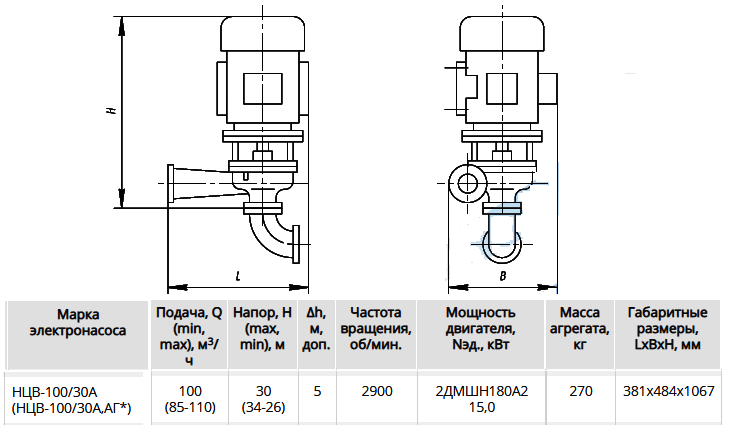

Габаритные и присоединительные размеры агрегата
