Технические характеристики НЦВ-100/80А
Технические характеристики судовых насосов НЦВ-100/80А моноблочного исполнения.
По техническим характеристикам и параметрам - центробежные насосы динамические для перекачивания воды (морской и пресной) и рассолов.
Насосы, в электронасосных судовых агрегатах, комплектуются электродвигателями специального морского назначения ДМН, ДМШН, 2ДМШН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| НЦВ-100/80А | 100 (75-125) |
80 (87-62) |
45 | 2900 | 395 |
В судовые электронасосы устанавливаются асинхронные трехфазные электродвигатели марки ДМНА200L2, мощностью 45 квт.
Проточная часть насоса выполнена из морской бронзы.
Допускаемый кавитационный запас (ДКЗ) не более 5,0 м.
Для защиты от протечек используется сальниковое или торцовое уплотнение вала.
Габаритные размеры НЦВ-100/80А
L-длина, B-ширина, H-высота: (L)565х(B)585х(H)1075 мм.

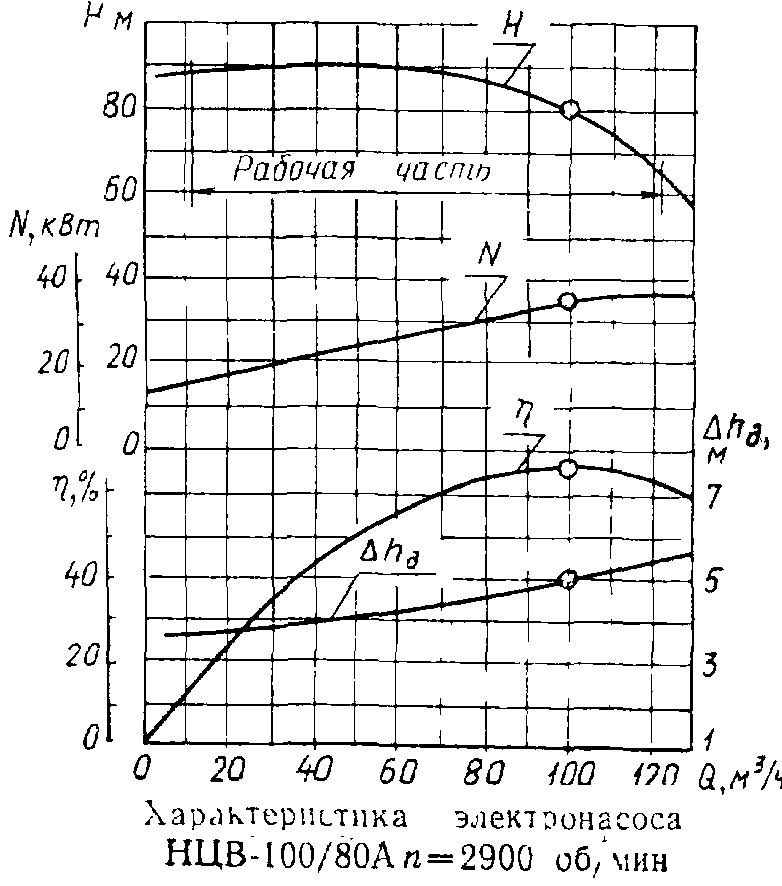

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

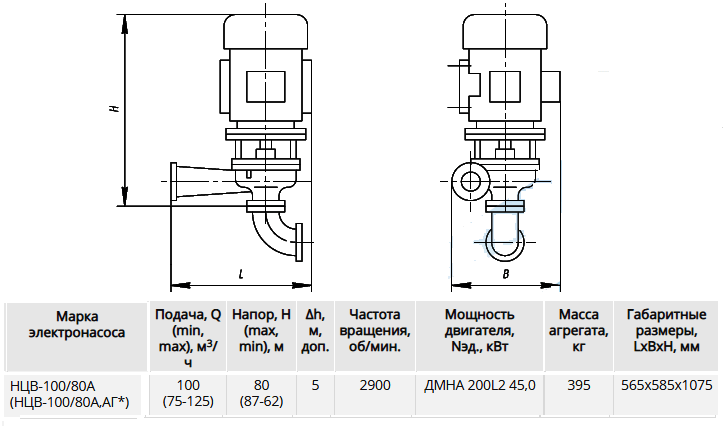

Габаритные и присоединительные размеры агрегата |
