Технические характеристики НЦВ-160/20А
Технические характеристики судовых насосов НЦВ-160/20А моноблочного исполнения.
По своим техническим характеристикам и параметрам - центробежные насосы динамические для перекачивания воды (морской и пресной) и рассолов.
Насосы, в электронасосных судовых агрегатах, комплектуются электродвигателями специального морского назначения ДМН, ДМШН, 2ДМШН.
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| НЦВ-160/20А | 160 (110-200) |
20 (27-12) |
18,5 | 1450 | 307 |
В судовые электронасосы монтируются трехфазные асинхронные электродвигатели 2ДМШН180М4, мощностью 18,5 квт.
Проточная часть насоса выполнена из морской бронзы.
Патрубки насоса:
- на входе Ду-150 мм;
- напорный Ду-100 мм.
Допускаемый кавитационный запас (ДКЗ) не более 4,0 м.
Для защиты от протечек используется сальниковое или торцовое уплотнение вала.
Габаритные размеры НЦВ-160/20А
L-длина, B-ширина, H-высота: (L)604х(B)570х(H)1122 мм.

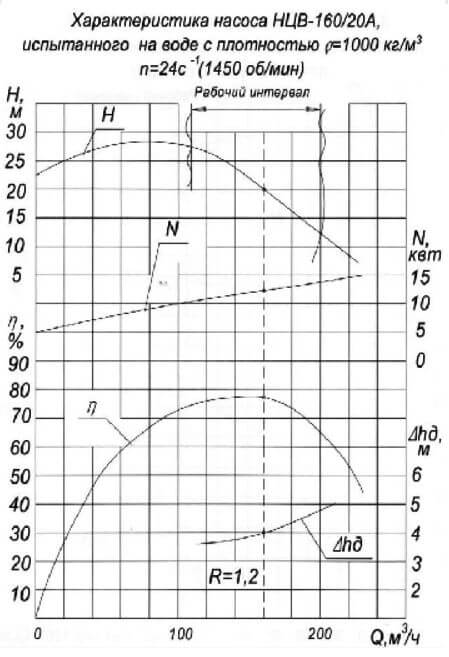

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

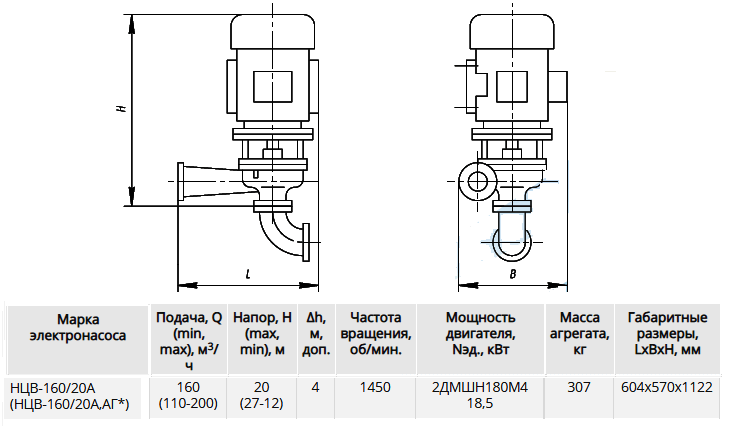

Габаритные и присоединительные размеры агрегата |
