Технические характеристики НЦВ-160/80А
Технические характеристики одноступенчатых моноблочных судовых насосов НЦВ-160/80А.
По характеристикам - динамические центробежные насосы, перекачивающие воду морскую и пресную в судах морского флота.
В электронасосах судовые морские насосы оснащаются электродвигателями специального назначения ДМН, ДМШН, 2ДМШН.
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| НЦВ-160/80А | 160 (110-180) |
80 (89-75) |
75 | 2900 | 720 |
В судовые электронасосные агрегаты устанавливаются трехфазные асинхронные морские электродвигатели 2ДМНА250S2, мощностью 75 квт.
Проточная часть насоса производится из морской бронзы.
Патрубки насоса:
- на входе Ду-150 мм;
- напорный Ду-100 мм.
ДКЗ (допускаемый кавитационный запас) до 5 м.
Для защиты от протечек используется сальниковое или торцовое уплотнение вала.
Габаритные размеры НЦВ-160/80А
L-длина, B-ширина, H-высота: (L)577х(B)620х(H)1195 мм.

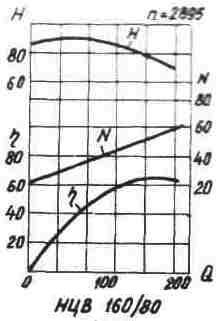

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

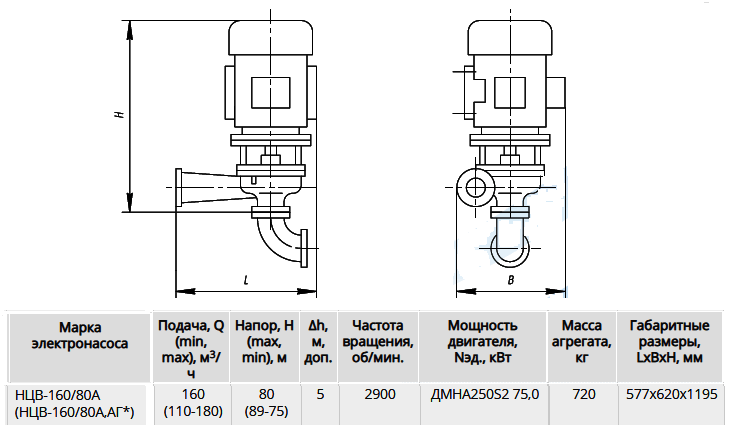

Габаритные и присоединительные размеры агрегата |
