Технические характеристики НЦВ-63/100А
Технические характеристики моноблочных судовых насосов НЦВ-63/100А одноступенчатой конструкции. По параметрам и характеристикам - динамические центробежные насосы перекачивающие пресную и морскую воду, рассолы.
Судовые моноблочные
насосы в электронасосах оснащаются электродвигателями специального морского исполнения ДМН, ДМШН, 2ДМШН.
Технические характеристики насоса
| Марка насоса | Подача (min-max) м3/ч |
Напор (max-min) м |
N эд. квт |
Об/мин. | Масса агрегата кг |
| НЦВ-63/100А (АГ) | 63 (38-75) |
100 (108-92) |
37 | 2900 | 420 |
В судовые насосные агрегаты монтируют трехфазные асинхронные электродвигатели ДМНА200LА2, мощностью 37 квт.
Проточная часть НЦВ-63/100А выполняется из морской бронзы.
ДКЗ (допускаемый кавитационный запас) не превышает 5 м.
В составе насоса сальниковое или торцовое уплотнение вала.
Габаритные размеры L-длина, B-ширина, H-высота: L(670)х(B)619х(H)1059 мм.

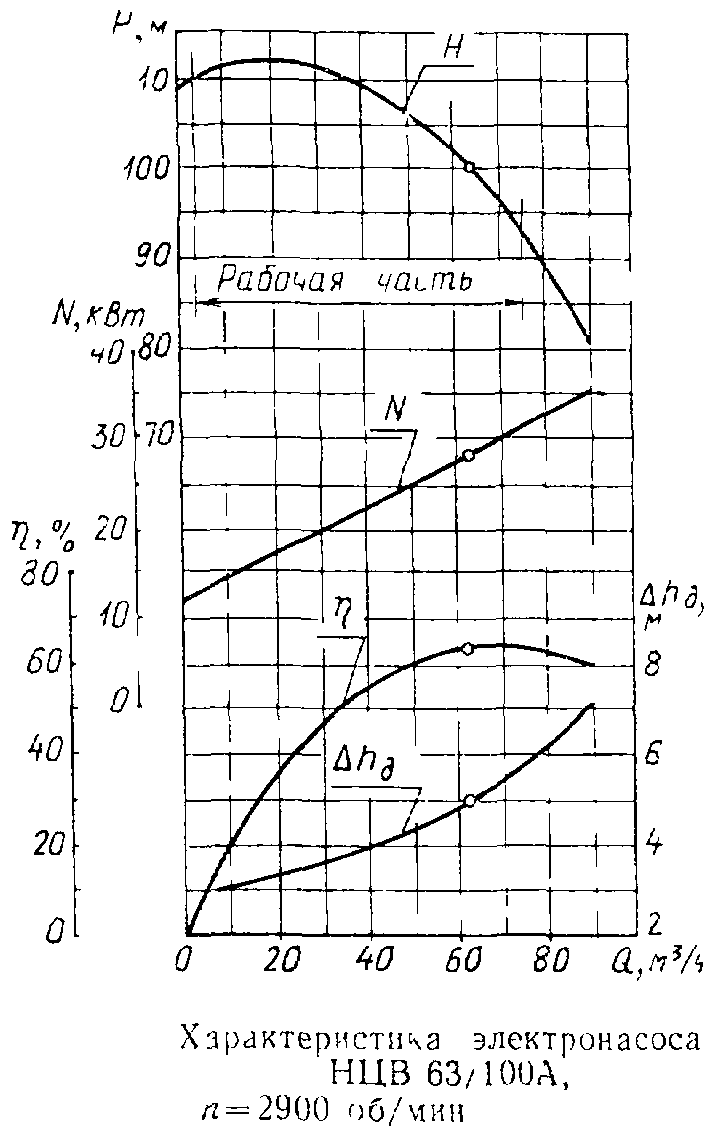

Напорные характеристики насоса |
Рисунок насоса с обозначением деталей
|

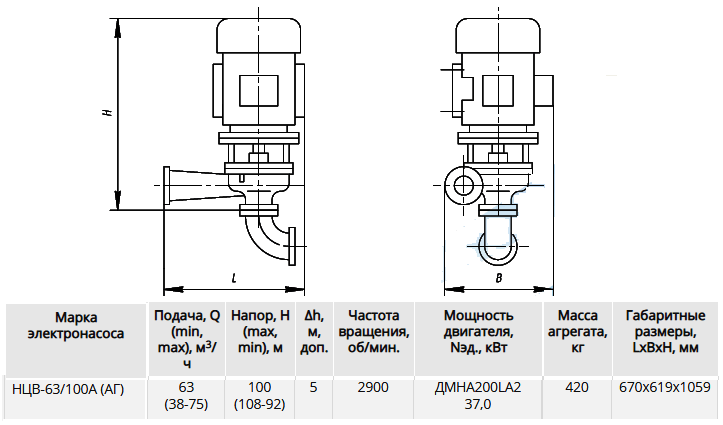

Габаритные и присоединительные размеры агрегата |
