Характеристики насоса НВР-1

Технические характеристики - насос вакуумный НВР-1 роторно-пластинчатый для откачивания воздуха, неагрессивных газов и паров и их смесей из герметичных сосудов.
Поступающие в насосы НВР воздух, газы и пары и смеси паров с газом проходят предварительную очистку от капельной влаги, механических загрязнений.
Не допускается проникновение влаги внутрь насоса вместе с откачиваемыми средами.

Насосы широко используются в научно-производственных предприятиях, вакуумной промышленности для создания разряжения в герметичных сосудах.
Насосы работают в оптимальном режиме при температуре окружающего воздуха и откачиваемых сред от 283 К до 308 К (от плюс 10°C до плюс 35°C).

Для уплотнения вала ротора роторно-пластинчатые вакуумные насосы НВР-1 оснащаются манжетами.
Корпусные и проточные детали насоса выполняются из чугуна, стали, сплава алюминия, углепластика, бронзы.

Для привода насоса НВР-1 устанавливается электродвигатель.
Тип электродвигателя электронасосного агрегата - трехфазный асинхронный электродвигатель мощностью 0,25 квт.

Давление на входе - 1,330 КПа (10 мм.рт.ст.).
Рабочая жидкость насоса вакуумное масло ВМ-5С, ВМ-1С.
Объем масла на заправку 0,7 дм³.
Роторно-пластинчатый вакуумный насос НВР-1 выпускается в климатическом исполнении и категории размещения УХЛ4.
Уровень звука на расстоянии 1 м от агрегата - 60 дБа.
Патрубки диаметром на входе и выходе - 8 мм.

Рис. 1: схема насосов НВР.
Рис. 2: напорные характеристики.
Рис. 3: устройство насоса.
Рис. 4: габаритный чертеж насоса.

Рис.1 Схема вакуумных насосов НВР

Рис.2 Напорные характеристики вакуумного насоса

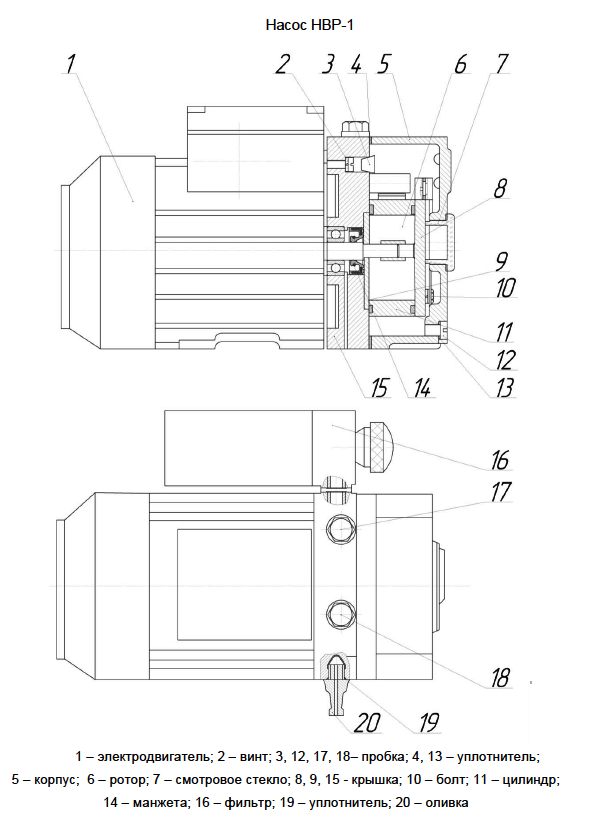

Рис.3 Устройство насоса НВР-1

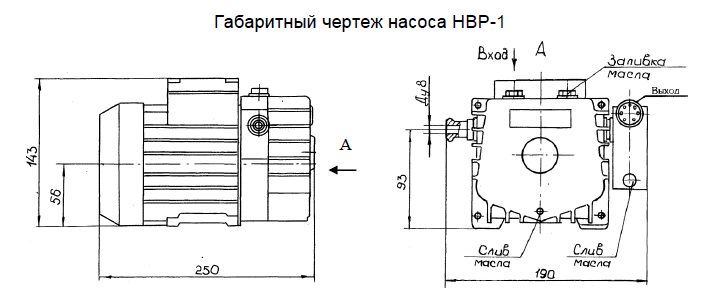

Рис.4 Габаритный чертеж насоса вакуумного
