Технические характеристики насоса НВЗ-300

Цена: zapros руб. с ндс (37 квт)

Вакуумный насос НВЗ-300
Технические характеристики золотниковых насосов вакуумных НВЗ-300 и их электронасосных агрегатов приведены в таблице 1 (марка насоса, быстродействие, остаточное давление, электродвигатель, его мощность, количество оборотов, масса насосного агрегата).

Вакуумные насосы НВЗ-300 используются в различных отраслях промышленности для создания вакуума в стационарных вакуумных установках.
В электронасосных агрегатах насосы НВЗ оснащаются трехфазными электродвигателями, в качестве которых устанавливаются электродвигатели асинхронные.
В электронасосе используется общепромышленный асинхронный электродвигатель с короткозамкнутым ротором.

Насос НВЗ-300 вакуумный не предназначен для откачивания взрывоопасных, отравляющих, разъедающих черные металлы, вступающих в реакцию со смазочными маслами сред. Такие насосы не предназначены для работы во взрывоопасных производствах и помещениях.

Условное обозначение
НВЗ-300 УХЛ4,2, где:
- Насос Вакуумный Золотниковый;
- 300: быстродействие насоса, л/с;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.

Электропитание НВЗ-300
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Таблица 1. Технические характеристики насоса
Марка насоса Быстродействие
л/с
Ост. давление
мм.рт.ст
Мощность двигателя
квт
Об/мин
Масса
агрегата
кг
НВЗ-300 380 0,05 37
АИР 225М6
1000 2200

Количество рабочей жидкости, заливаемой на одну заправку: 80-100 л.
Рабочая жидкость в насосе: вакуумное масло ВМ-4, ВМ-6.
Используется водяное охлаждение.
Расход воды до 3,6 м³/ч.
80 дБа - уровень звука на расстоянии 1 м от контура насосного агрегата.

Насосы НВЗ-300 производятся в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.

Рис. 1 Характеристики насоса.
Рис. 2 Разрез вакуумного насоса НВЗ-300.

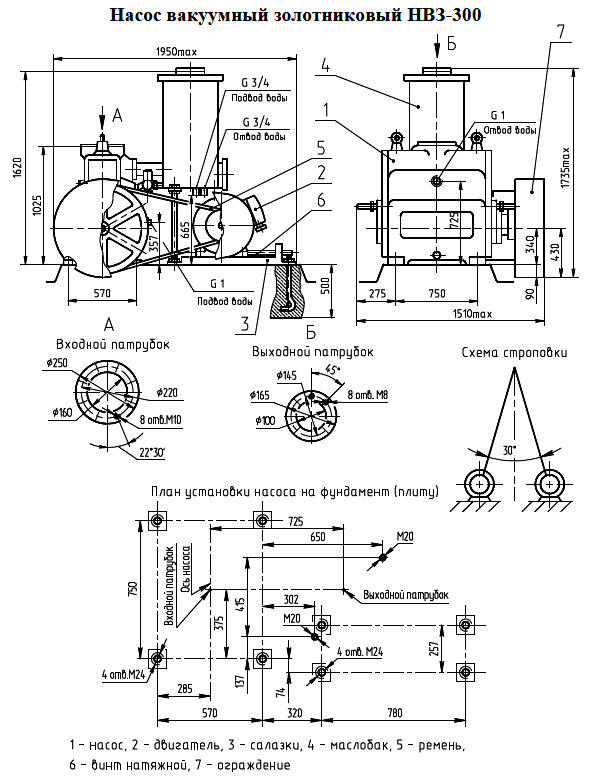

Рис. 3 Габаритный чертеж насосного агрегата.

Рис.1 Характеристики насоса
Рис.2 Разрез насоса
Рис.3 Габаритный чертеж агрегата
