Технические характеристики насоса НВЗ-500

Технические характеристики насосов вакуумных НВЗ-500 и их электронасосных золотниковых агрегатов приведены в таблице 1 (марка насоса, быстродействие, остаточное давление, электродвигатель, его мощность, количество оборотов, масса насосного агрегата).

Вакуумные насосы НВЗ-500 предназначены для различных отраслей промышленности с целью создания вакуума в стационарных вакуумных установках.
В насосных агрегатах насосы НВЗ комплектуются электродвигателями, в качестве которых устанавливаются трехфазными электродвигатели асинхронные.
В агрегате применяется с короткозамкнутым ротором общепромышленный асинхронный двигатель.

Насос НВЗ-500 вакуумный не предназначен для откачивания взрывоопасных, отравляющих, разъедающих черные металлы, вступающих в реакцию со смазочными маслами сред. Такие насосы не предназначены для работы во взрывоопасных производствах и помещениях.

Условное обозначение
НВЗ-500 УХЛ4,2, где:
- Насос Вакуумный Золотниковый;
- 500: быстродействие насоса, л/с;
- УХЛ: климатическое исполнение;
- 4,2: категория размещения.

Электропитание НВЗ-500
- напряжение: 380 В;
- ток: переменный;
- частота тока: 50 Гц.

Количество рабочей жидкости, заливаемой на одну заправку: 120-140 л.
Рабочая жидкость в насосе: вакуумное масло ВМ-4, ВМ-6.
Используется водяное охлаждение.
Расход воды не более 5,6 м³/ч.
80 дБа - уровень звука на расстоянии 1 м от контура насосного агрегата.

Насосы НВЗ-500 производятся в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.

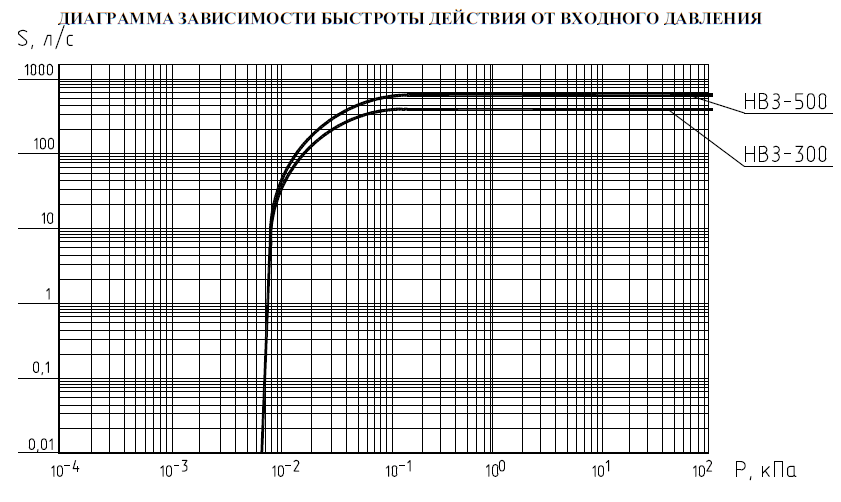

Рис. 1 Характеристики насоса.

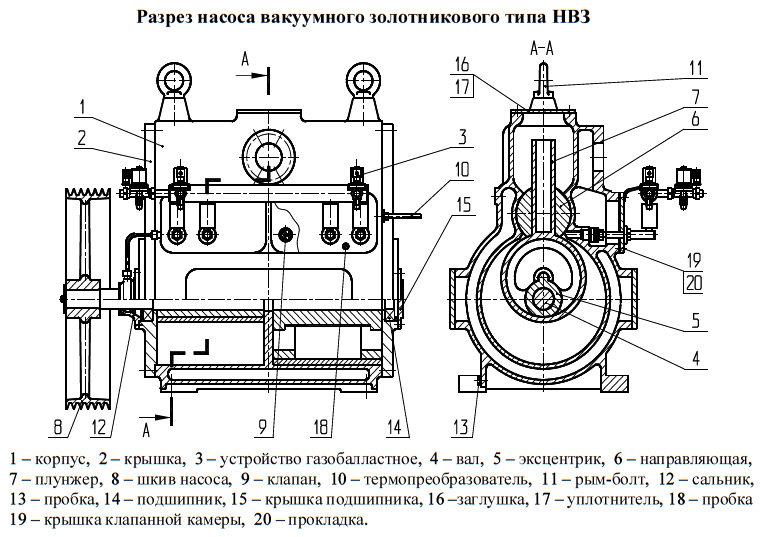

Рис. 2 Разрез вакуумного насоса НВЗ-500.

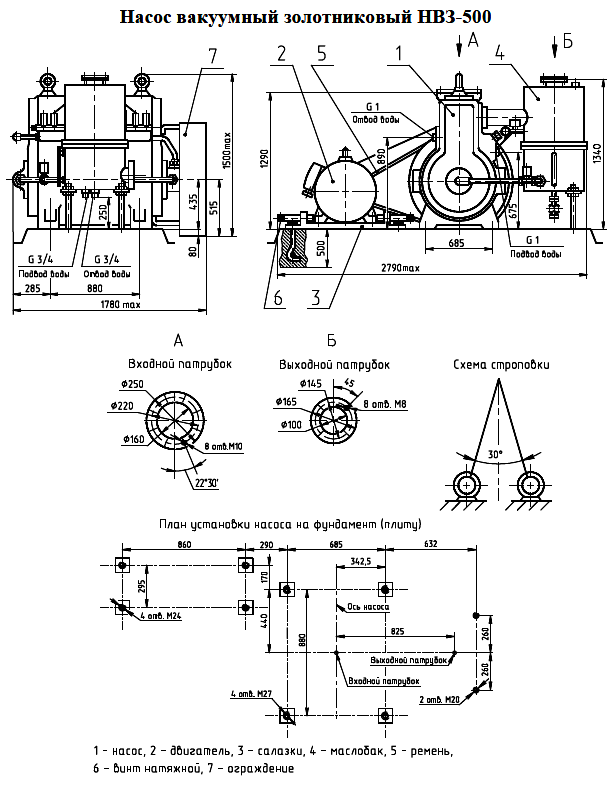

Рис. 3 Габаритный чертеж насосного агрегата.

Рис.1 Характеристики насоса

Рис.2 Разрез насоса

Рис.3 Габаритный чертеж агрегата
