Технические характеристики -
секционные насосы ЦНСГ, ЦНС
 |
 |
Технические характеристики - секционные насосы ЦНСГ, ЦНС, предназначенные для перекачивания холодной и горячей воды в системах промышленного и городского водоснабжения.
По конструкции насосы - промышленные горизонтальные динамические центробежные насосы.
Для обеспечения привода электронасосов используется электродвигатели.
Обычно, для обеспечения насоса приводом, применяют трехфазный общепромышленный асинхронный электродвигатель.
Технические характеристики многоступенчатых насосов в таблице №1.
На рис. 1, 2- габаритные чертежи многоступенчатых насосов.
Технические характеристики - секционные насосов
Таблица №1
| Марка | Q м3/час |
H м |
Двиг. кВт |
Вес кг |
| ЦНСГ13-70 | 13 | 70 | 11 | 280 |
| ЦНСГ13-105 | 13 | 105 | 11 | 305 |
| ЦНСГ13-140 | 13 | 140 | 15 | 345 |
| ЦНСГ13-175 | 13 | 175 | 18, 5 | 457 |
| ЦНСГ13-210 | 13 | 210 | 18, 5 | 494 |
| ЦНСГ13-245 | 13 | 245 | 22 | 549 |
| ЦНСГ13-280 | 13 | 280 | 30 | 575 |
| ЦНСГ13-315 | 13 | 315 | 30 | 612 |
| ЦНСГ13-350 | 13 | 350 | 30 | 649 |
| ЦНСГ38-44 | 38 | 44 | 11 | 326 |
| ЦНСГ38-66 | 38 | 66 | 15 | 405 |
| ЦНСГ38-88 | 38 | 88 | 18, 5 | 455 |
| ЦНСГ38-110 | 38 | 110 | 22 | 491 |
| ЦНСГ38-132 | 38 | 132 | 30 | 521 |
| ЦНСГ38-154 | 38 | 154 | 30 | 551 |
| ЦНСГ38-176 | 38 | 176 | 30 | 593 |
| ЦНСГ38-198 | 38 | 198 | 37 | 648 |
| ЦНСГ38-220 | 38 | 220 | 45 | 615 |
| ЦНСГ60-66 | 60 | 66 | 22 | 474 |
| ЦНСГ60-99 | 60 | 99 | 30 | 588 |
| ЦНСГ60-132 | 60 | 132 | 45 | 688 |
| ЦНСГ60-165 | 60 | 165 | 55 | 829 |
| ЦНСГ60-198 | 60 | 198 | 55 | 876 |
| ЦНСГ60-231 | 60 | 231 | 75 | 696 |
| ЦНСГ60-264 | 60 | 264 | 75 | 976 |
| ЦНСГ60-297 | 60 | 297 | 75 | 1324 |
| ЦНСГ60-330 | 60 | 330 | 110 | 1346 |
| ЦНСГ105-98 | 105 | 98 | 55 | 920 |
| ЦНСГ105-147 | 105 | 147 | 75 | 1126 |
| ЦНСГ105-196 | 105 | 196 | 110 | 1460 |
| ЦНСГ105-245 | 105 | 245 | 132 | 1500 |
| ЦНСГ105-294 | 105 | 294 | 160 | 1530 |
| ЦНСГ105-343 | 105 | 343 | 160 | 1585 |
| ЦНСГ105-392 | 105 | 392 | 200 | 1760 |
| ЦНСГ105-441 | 105 | 441 | 250 | 1970 |
| ЦНСГ105-490 | 105 | 490 | 250 | 2030 |
| ЦНСГ180-85 | 180 | 85 | 75 | 1657 |
| ЦНСГ180-128 | 180 | 128 | 132 | 2006 |
| ЦНСГ180-170 | 180 | 170 | 160 | 2230 |
| ЦНСГ180-212 | 180 | 212 | 200 | 2430 |
| ЦНСГ180-255 | 180 | 255 | 250 | 2900 |
| ЦНСГ180-297 | 180 | 297 | 315 | 3160 |
| ЦНСГ180-340 | 180 | 340 | 315 | 3259 |
| ЦНСГ180-383 | 180 | 383 | 315 | 4300 |
| ЦНСГ180-425 | 180 | 425 | 315 | 4440 |
| ЦНСГ300-120 | 300 | 120 | 160 | 2080 |
| ЦНСГ300-180 | 300 | 180 | 250 | 3040 |
| ЦНСГ300-240 | 300 | 240 | 315 | 3385 |
| ЦНСГ300-300 | 300 | 300 | 400 | 3820 |
| ЦНСГ300-360 | 300 | 360 | 500 | 4620 |
| ЦНСГ300-420 | 300 | 420 | 500 | 5140 |
| ЦНСГ300-480 | 300 | 480 | 630 | 5190 |
| ЦНСГ300-540 | 300 | 540 | 800 | 3963 |
| ЦНСГ300-600 | 300 | 600 | 800 | 6980 |

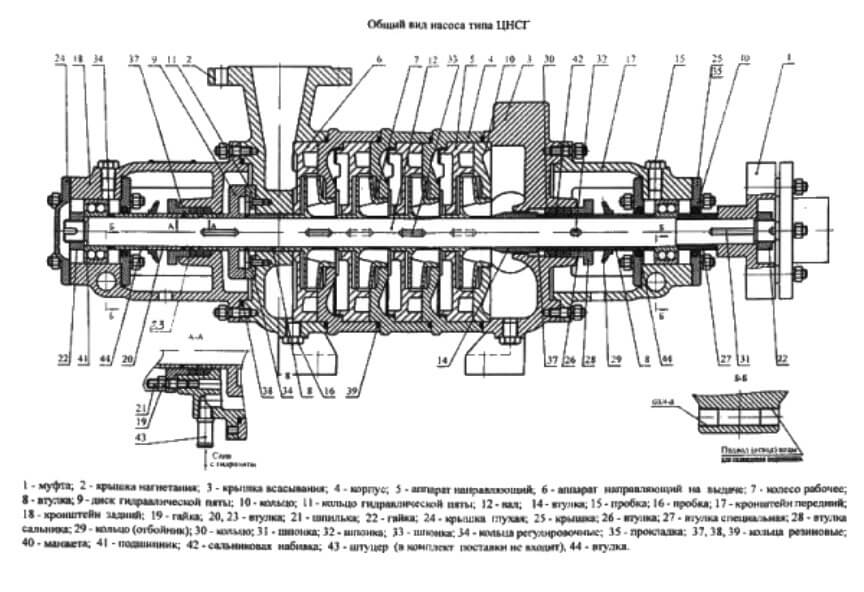

Рис.1. Многоступенчатый насос ЦНС(г) в разрезе - общий вид

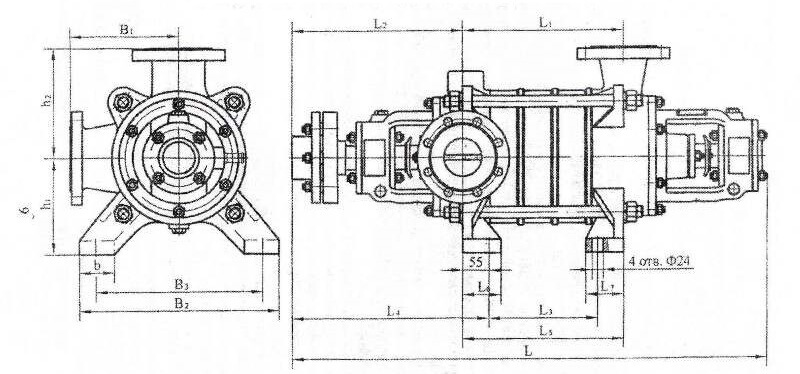

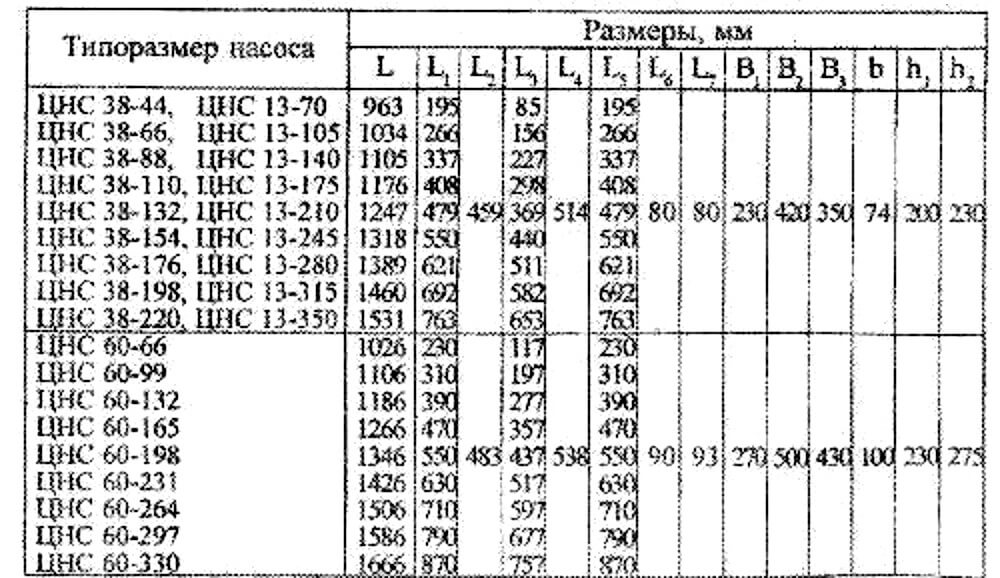

Рис.2. Габаритные и установочные размеры насосов
