Технические характеристики - шламовые насосы

Технические характеристики - промышленные шламовые насосы типа ВШН для перекачивания гидросмесей.

Насосы широко используются в промышленности (горно-обогатительные комбинаты, целлюлозно-бумажные предприятия, нефтехимическая промышленность и др).

По техническому устройству шламовые насосы - полупогружные, вертикальные, одноступенчатые центробежные насосы.
Электронасосы оснащены рабочим колесом открытого типа.
Привод шламовых насосов осуществляет встроенный электродвигатель.
Тип приводного электродвигателя в агрегате - трехфазный общепромышленный асинхронный электродвигатель.

Вертикальные одноступенчатые промышленные шламовые насосы типа ВШН 150 выпускаются в климатическом исполнении УХЛ4.

Таблица 1: технические характеристики шламового насоса типа ВШН.

Рис. 1: напорные характеристики электронасоса.

Рис. 2: габаритные и присоединительные размеры электроагрегата.

Технические характеристики насоса Таблица 1 Параметры ВШН150 Подача, м³/час 150 Напор, м 30 Двигатель, мощность, кВт 30 КПД, % 55 Уровень звуковой мощности, дб, до 108 Вибрация на корпусе подшипников, мм/с, не более 10,2

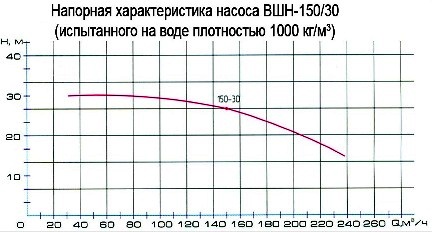

Рис.1 Напорные характеристики насоса

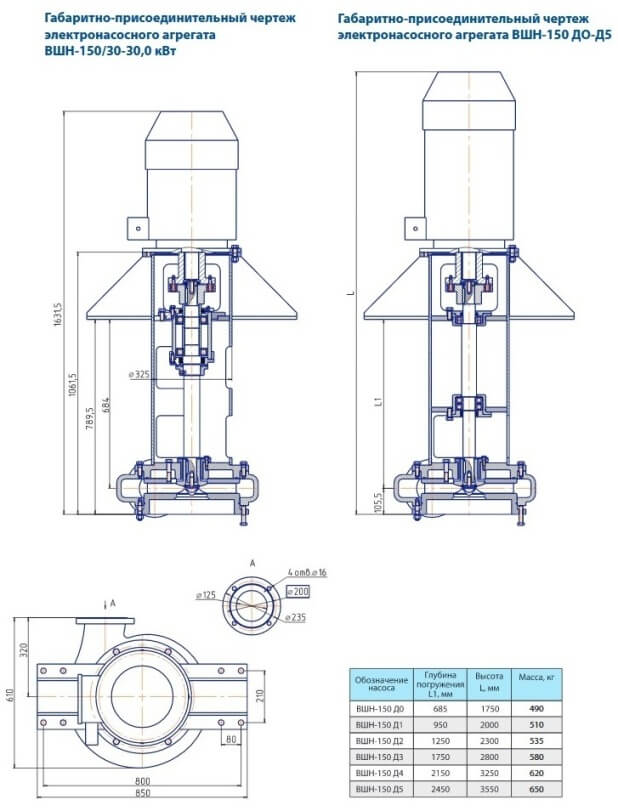

Рис.2 Габаритно-присоединительные размеры шламового агрегата
