Технические характеристики насоса А2 2ВГ 25/16-20/10
Технические характеристики насоса винтового А2 2ВГ 25/16-20/10.
Назначение - перекачка химически активных жидких сред, а также жидкостей с широким диапазоном вязкости.
Винтовой насос А2 2ВГ 25/16-20/10 в насосном агрегате комплектуется электроприводом, в качестве которого используется трех фазный электродвигатель.
Вид привода агрегата - асинхронный электродвигатель с короткозамкнутым ротором.
Для эксплуатации электронасоса А2 2ВГ 25/16-20/10 во взрывоопасных производственных помещениях и условиях используется взрывозащищенный электродвигатель.
Условное обозначение и параметры насоса
А2 2ВГ 25/16-20/10 К-У2, где
- А2: конструктивное исполнение;
- 2ВГ: двухвинтовой насос с обогревом;
- 25/16: типоразмер насоса;
- 17: подача насоса в агрегате, м³/час;
- 10: максимальное давление создаваемое насосом в агрегате в МПа, увеличенное в 10 раз;
- К: хромоникелевая сталь (Е - хромоникельмолибденовая сталь, А - сталь 09Г2С, Ст3, сталь 20 - не обозначается);
- У2: климатическое исполнение и категория размещения.
Электроподключение А2 2ВГ 25/16-20/10
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.
Таблица 1: Технические характеристики насосов А2 2ВГ 25/16-20/10.
| Марка | Подача м³/ч |
Давление кг/см² |
Двигатель квт |
Двигатель об/мин |
Масса насоса/агрегата кг |
| А2 2ВГ 25/16-20/10 | 17 | 10 | 18,5 | 1000 | 230/515 |
Допустимое давление на входе в насос не более 7 кгс/см².
Допускаемая вакуумметрическая высота всасывания - 5 м.
КПД насоса до 25%.
Внешняя протечка через торцовое уплотнение А2 2ВГ 25/16 не более 0,15 л/час.
Патрубки насоса: входной Ду-150, выходной Ду-100.
По заявке потребителя в винтовой электронасос А2 2ВГ 25/16-20/10 встраивается частотный преобразователь. Электронасосы могут оснащаться системой контроля и управления, устройством плавного пуска.
По ГОСТ 12.2.007.0-75 насос А2 2ВГ 25/16-20/10 должен оснащаться электродвигателем с классом защиты от поражения электрическим током 1.
Степень защиты от прикосновения к токоведущим и движущимся частям не ниже IP 44 по ГОСТ 14254-96. Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.

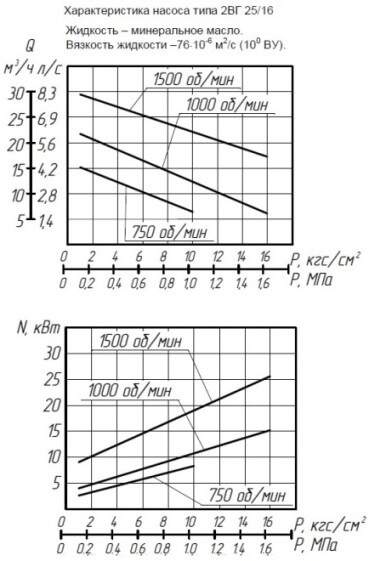

Рис. 1. Рабочие характеристики насоса (1000 об/мин).

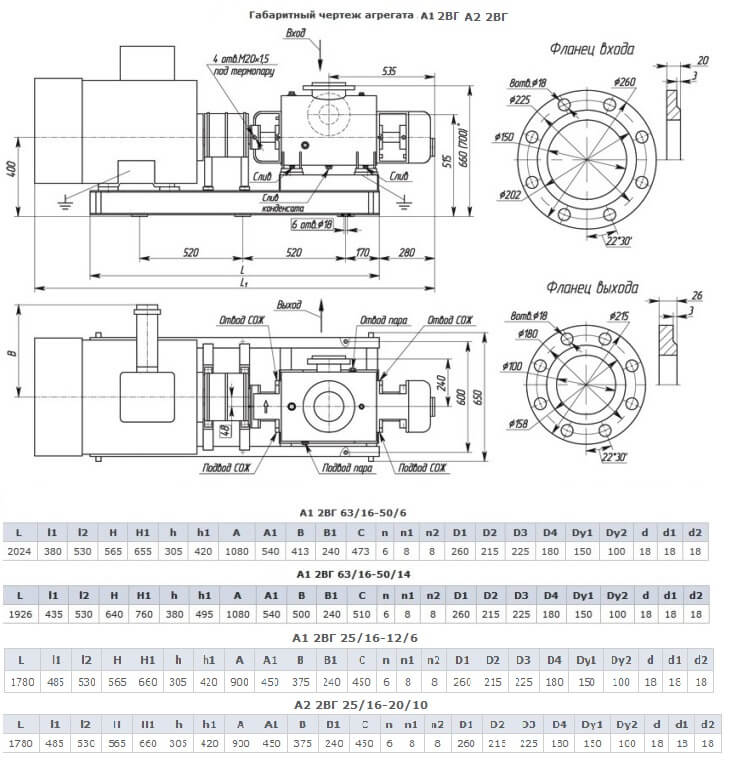

Рис. 2. Габаритные и присоединительные размеры А2 2ВГ 25/16-20/10.
Рис.1 Рабочие характеристики насоса  |
Рис.2 Габаритные и присоединительные размеры А2 2ВГ 25/16-20/10  |
