Технические характеристики насоса А2 3В 125/16-90/16Б
Технические характеристики насоса винтового А2 3В 125/16-90/16Б.
Назначение электронасосного агрегата - перекачка жидких сред неагрессивного характера, обладающих смазывающей способностью и не содержащих абразивных примесей.
Винтовой насос А2 3В 125/16-90/16Б обеспечивается приводом, в качестве которого используют электродвигатель с короткозамкнутым ротором.
Тип привода для винтового насоса - 3-х фазный асинхронный электродвигатель.
Для работы электронасоса во взрывоопасных условиях для агрегата применяют взрывозащищенный электродвигатель.
Условное обозначение насоса
А2 3В 125/16-90/16Б, где
- А2: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 125: теоретическая производительность насоса в литрах на сто оборотов;
- 16: расчетное давление насоса в МПа, увеличенное в 10 раз;
- 90: номинальная производительность насоса в агрегате, м³/час;
- 16: максимальное давление создаваемое насосом в агрегате в МПа, увеличенное в 10 раз;
- Б: сменная обойма (бронза или другой материал).
Электроподключение А2 3В 125/16-90/16Б
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.
Таблица 1: Технические характеристики насосов А2 3В 125/16-90/16Б.
| Марка | Подача м³/ч |
Давление кг/см² |
Двигатель квт |
Двигатель об/мин |
Масса насоса/агрегата кг |
| А2 3В 125/16-90/16Б | 90 | 16 | 90 | 1450 | 250/870/985 (взр.) |
КПД насоса 72%. Давление на входе в насос не более 2,5 кгс/см².
Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Утечка жидкости через торцовое уплотнение до 0,012 л/час.
Патрубки: входной Ду-200 мм, на выходе Ду-125 мм.
Электронасосы могут комплектоваться устройством плавного пуска и системой управления и контроля.
По заявке в электронасос винтовой А2 3В 125/16-90/16Б может быть встроен преобразователь частоты.
Насос А2 3В 125/16-90/16Б должен обеспечиваться электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.
Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.
Степень защиты от прикосновения к токоведущим и движущимся частям не ниже IP 44 по ГОСТ 14254-96.
Климатическое исполнение насоса по ГОСТ 15150-69 - У2.
По заявке покупателя возможны различные варианты исполнений для эксплуатации в других климатических условиях.

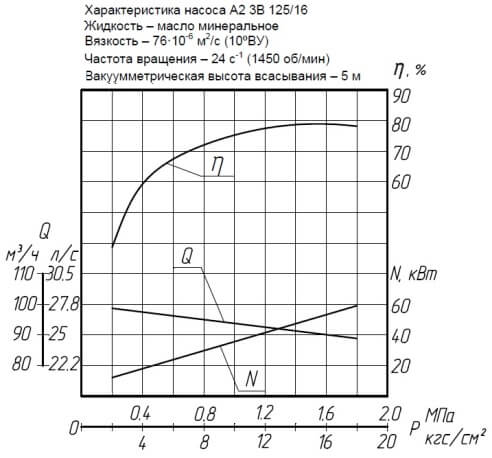

Рис. 1. Рабочие характеристики насоса (1450 об/мин).

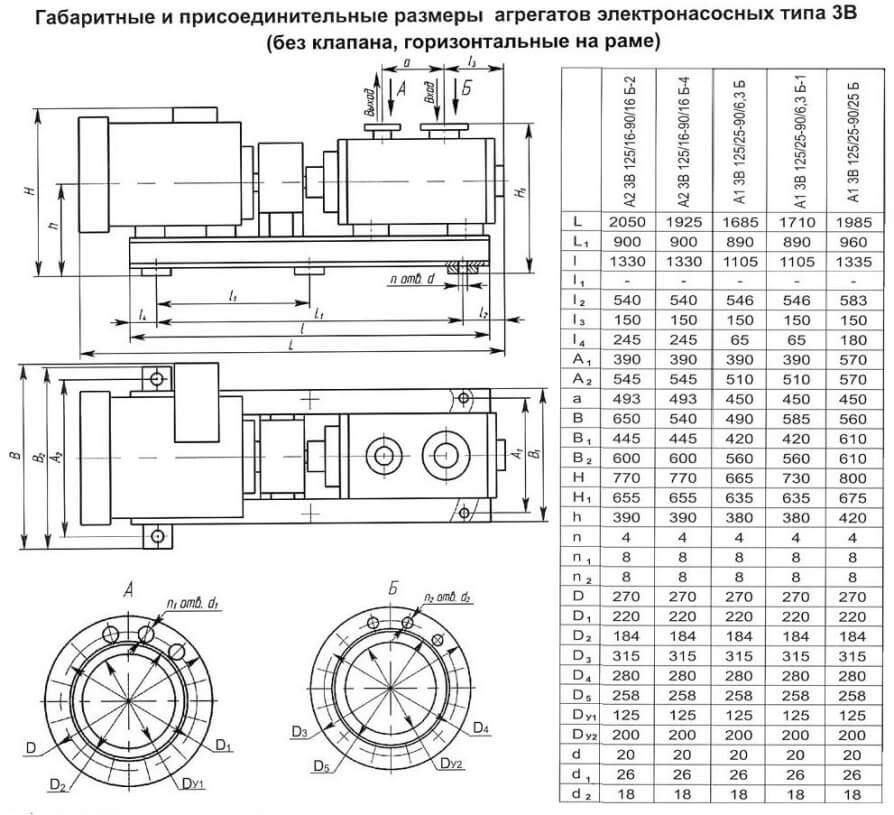

Рис. 2. Габаритный чертеж агрегата А2 3В 125/16-90/16Б.
Рис.1 Рабочие характеристики насоса  |
Рис.2 Габаритные и присоединительные размеры А2 3В 125/16-90/16Б  |
