Технические характеристики насоса А1 3В 16/25-8/25Б
Технические характеристики насоса винтового А1 3В 16/25-8/25Б.
Назначение насосного агрегата А1 3В 16/25-8/25Б: перекачка неагрессивных жидкостей (в т.ч нефтепродуктов), имеющих смазывающую способность и не содержащих абразивных примесей.
В электроагрегате винтовой насос А1 3В 16/25-8/25Б оснащается приводом, в качестве которого применяется электродвигатель с короткозамкнутым ротором.
Тип привода для насоса -3-х фазный асинхронный электродвигатель.
Для эксплуатации электронасоса во взрывоопасных производствах и помещениях используется взрывозащищенный электродвигатель.
Условное обозначение
А1 3В 16/25-8/25Б, где
- А1: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 16: теоретическая производительность насоса в литрах на сто оборотов;
- 25: расчетное давление насоса в МПа, увеличенное в 10 раз;
- 8: номинальная производительность насоса в агрегате, м³/час;
- 25: максимальное давление создаваемое насосом в агрегате в МПа, увеличенное в 10 раз;
- Б: сменная обойма (бронзовая или другая).
Электроподключение А1 3В 16/25-8/25Б
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.
Таблица 1: Технические характеристики насосов А1 3В 16/25-8/25Б.
| Марка | Подача м³/ч |
Давление кг/см² |
Двигатель квт |
Двигатель об/мин |
Масса насоса/агрегата кг |
| А1 3В 16/25-8/25Б | 8 | 25 | 15 | 1450 | 62/245 |
Входной патрубок фланцевый Ду-100, диаметр отверстий по болтам 158 мм. Фланцевый патрубок напорный Ду-80, диаметр отверстий по болтам 147 мм.
КПД насоса не менее 77%.
Протечка жидкости через торцовое уплотнение до 0,012 л/час.
По специальной заявке в винтовой электронасос А1 3В 16/25-8/25Б встраивают преобразователь частоты. Электроагрегаты могут комплектоваться системой контроля и управления, устройством плавного пуска.
Насос А1 3В 16/25-8/25Б должен комплектоваться электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.
Степень защиты насоса от механических факторов IP 66 по ГОСТ 14254-96.

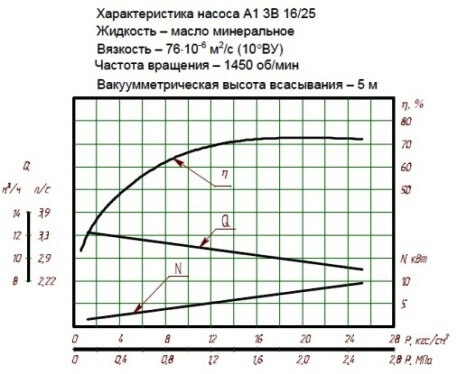

Рис. 1. Рабочие характеристики насоса (1450 об/мин).
Рис. 2. Габаритно-присоединительные размеры винтового электроагрегата.
Рис.1 Рабочие характеристики  |
Рис.2 Габаритно-присоединительные размеры А1 3В 16/25-8/25Б  |
