Технические характеристики насоса А1 3В 4/25-3.2/4Б

Технические характеристики насоса винтового А1 3В 4/25-3.2/4Б.
Назначение электронасоса А1 3В 4/25-3.2/4Б: перекачка жидкостей и нефтепродуктов, обладающих смазывающей способностью, неагрессивными свойствами, без абразивных примесей.
Применяется электронасос на предприятиях нефтепереработки, теплоэнергетики, котельных и др. объектах.

В насосном агрегате винтовой насос А1 3В 4/25-3.2/4Б комплектуется электроприводом (используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором).
В общепромышленном насосе - асинхронный электродвигатель общепромышленной серии АИР, при эксплуатации во взрывоопасных помещениях используется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 4/25-3.2/4Б, где
- А1: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 4: производительность насоса (теоретическая) в литрах на сто оборотов;
- 25: расчетное давление насоса в кгс/см²;
- 3,2: подача, м³/час;
- 4: давление, кг/см²;
- Б: материал обоймы (бронза).

Электроподключение А1 3В 4/25-3.2/4Б
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 3В 4/25-3.2/4Б.

Патрубок входной Ду-50, диаметр по болтам 105 мм. Выходной патрубок Ду-40, диаметр по болтам 93 мм. КПД - 50%.
Утечка через торцовое уплотнение не более 0,012 л/час.
По заказу в винтовой агрегат может встраиваться преобразователь частоты.
Давление на входе А1 3В 4/25-3.2/4Б: не более 0,25 МПа (2,5 кгс/см²).

Насос должен комплектоваться электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.

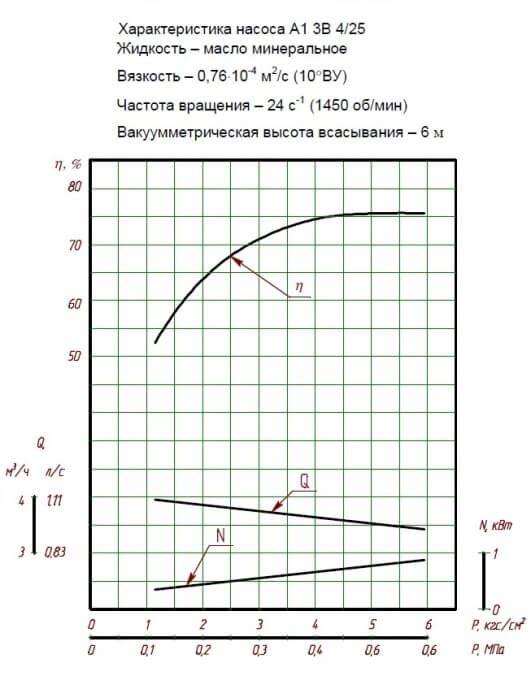

Рис. 1. Рабочие характеристики насоса А1 3В 4/25-3.2/4Б.

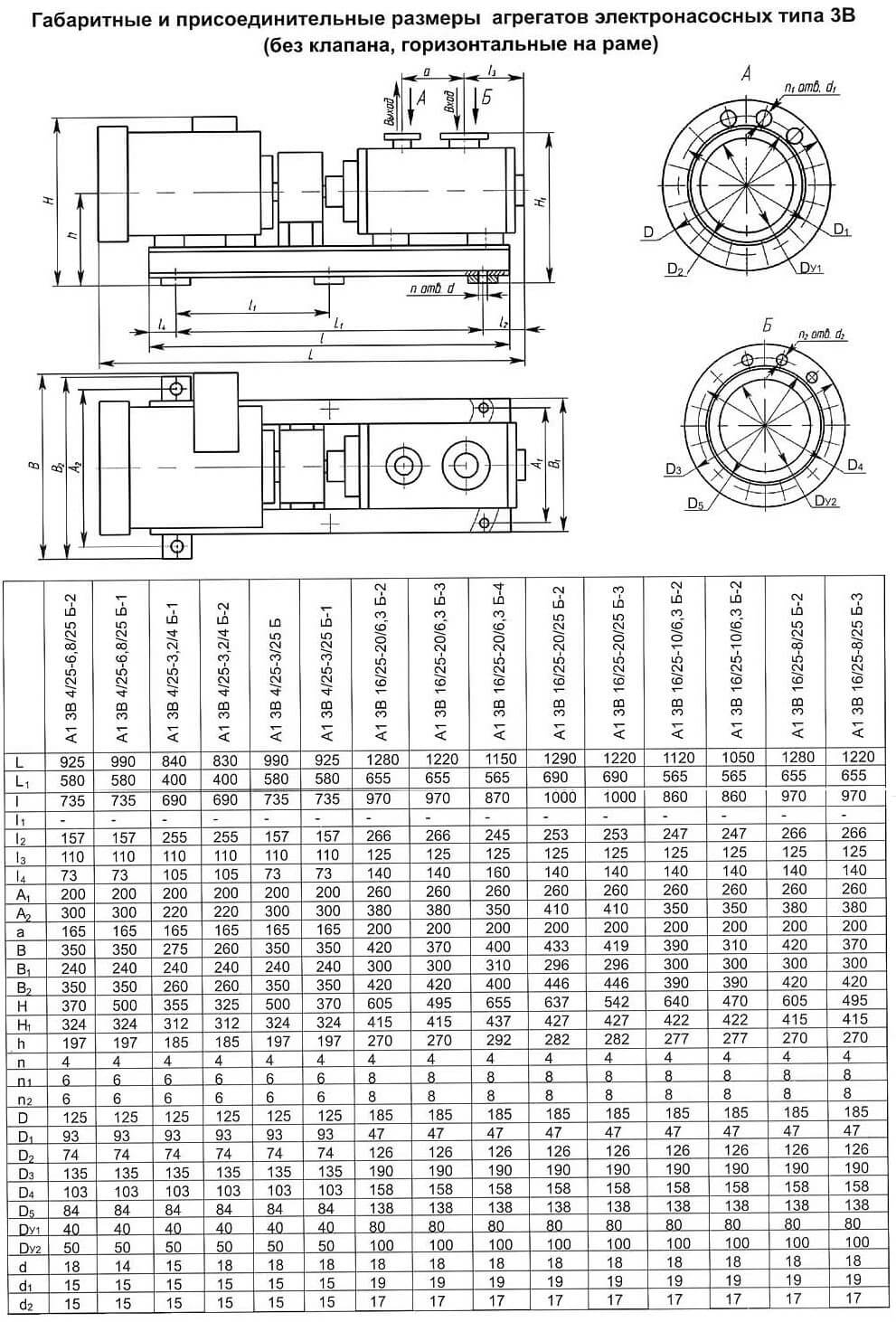

Рис. 2. Чертеж и габаритно-присоединительные размеры винтового электроагрегата.

Рис.1 Рабочие характеристики

Рис.2 Чертеж и габаритно-присоединительные размеры А1 3В 4/25-3.2/4Б
