Технические характеристики насоса А1 3В 63/40

Технические характеристики насоса винтового А1 3В 63/40.
Назначение насосного агрегата А1 3В 63/40: перекачка неагрессивных жидкостей, обладающих смазывающей способностью и не содержащих абразивных примесей (мазут, нефть, минеральные масла).

В электронасосе винтовой насос А1 3В 63/40 оснащается приводом, в качестве которого применяется электродвигатель с короткозамкнутым ротором.
Тип привода в насосе - трехфазный асинхронный электродвигатель.
Для эксплуатации электронасоса во взрывоопасных условиях используется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 63/40-45/40Б, где
- А1: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 63: теоретическая производительность насоса в литрах на сто оборотов;
- 40: расчетное давление насоса в кгс/см²;
- 45: номинальная производительность насоса в агрегате, м³/час;
- 40: максимальное давление создаваемое насосом в агрегате в кгс/см²;
- Б: сменная обойма (бронза или другой материал).

Электроподключение А1 3В 63/40
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 3В 63/40.

Допускаемая вакуумметрическая высота всасывания не менее 5 м.
Давление на входе в насос не более 2,5 кгс/см².
КПД не менее 79%.
Утечка через торцовое уплотнение не более 0,012 л/час.
По заказу в винтовой электронасос А1 3В 63/40 устанавливают преобразователь частоты. Электронасосы могут комплектоваться системой контроля и управления, устройством плавного пуска.

Насос А1 3В 63/40 должен комплектоваться электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.
Степень защиты от прикосновения к токоведущим и движущимся частям не ниже IP 44 по ГОСТ 14254-96.

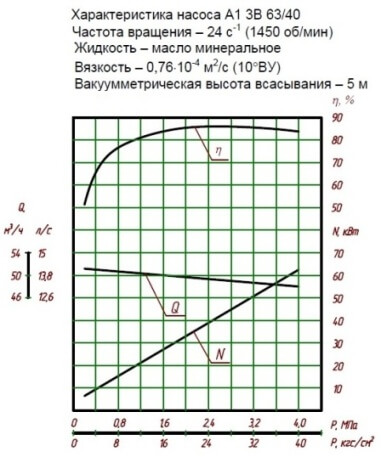

Рис. 1. Рабочие характеристики насоса (1450 об/мин).

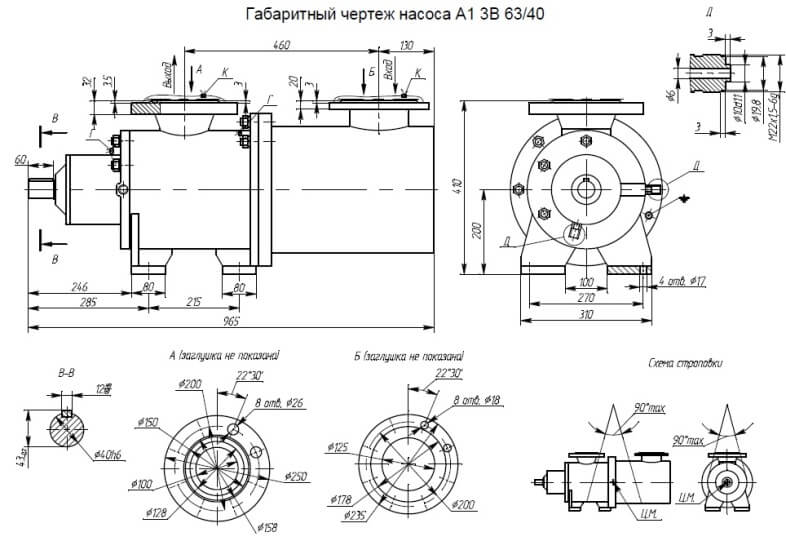

Рис. 2. Габаритный чертеж винтового насоса.

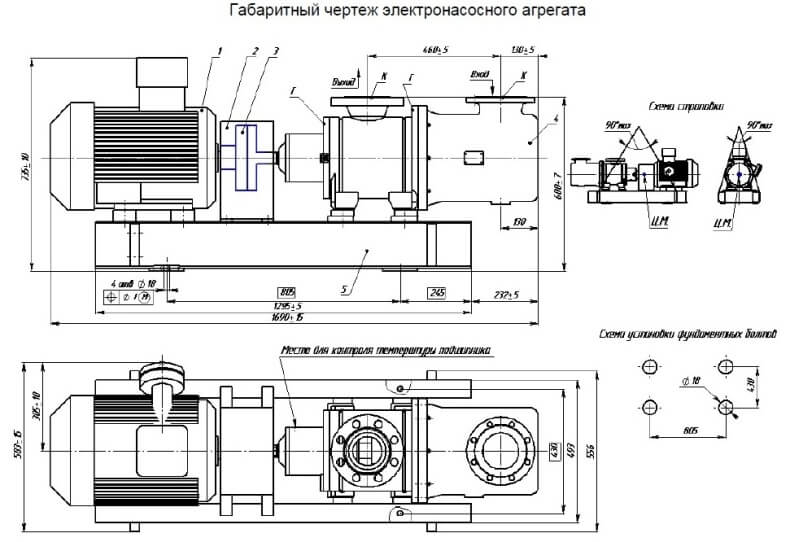

Рис. 3. Габаритный чертеж агрегата А1 3В 63/40.

Рис.1 Рабочие характеристики

Рис.2 Габаритный чертеж насоса

Рис.3 Габаритный чертеж агрегата А1 3В 63/40
