Технические характеристики насоса А1 3В 8/100

Технические характеристики насоса винтового А1 3В 8/100.
Назначение электроагрегата А1 3В 8/100: перекачка неагрессивных смазывающих жидкостей (в т.ч нефтепродуктов), не содержащих абразивных примесей.

В электронасосе винтовой насос А1 3В 8/100 оснащается электроприводом, в качестве которого применяется электродвигатель с короткозамкнутым ротором.
Тип электропривода насоса -трехфазный асинхронный электродвигатель.
Для эксплуатации электронасоса во взрывоопасных условиях используется взрывозащищенный электродвигатель.

Условное обозначение насоса
А1 3В 8/100-11/100Б, где
- А1: конструктивное исполнение;
- 3В: трехвинтовой насос;
- 8: производительность насоса (теоретическая) в литрах на сто оборотов;
- 100: расчетное давление насоса в кгс/см²;
- 11: номинальная подача насоса в агрегате, м³/час;
- 100: максимальное давление создаваемое насосом в агрегате, кг/см²;
- Б: сменная обойма (бронзовая или другая).

Электроподключение А1 3В 8/100
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов А1 3В 8/100.

Давление полного перепуска: не более 12 МПа (120 кгс/см²).
КПД - 80%. Патрубок входной Ду-65, диаметр отверстий по болтам 123 мм. Патрубок напорный Ду-32.
Утечка через торцовое уплотнение не более 0,012 л/час.
По заказу в винтовой электронасос А1 3В 8/100-11/100Б встраивается преобразователь частоты. Агрегаты могут комплектоваться устройством плавного пуска, системой контроля и управления.

Насос А1 3В 8/100 должен комплектоваться электродвигателем с классом защиты от поражения электрическим током 1 по ГОСТ 12.2.007.0-75.

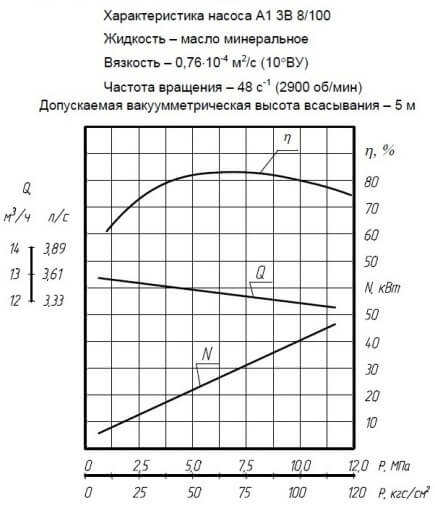

Рис. 1. Рабочие характеристики насоса (2900 об/мин).

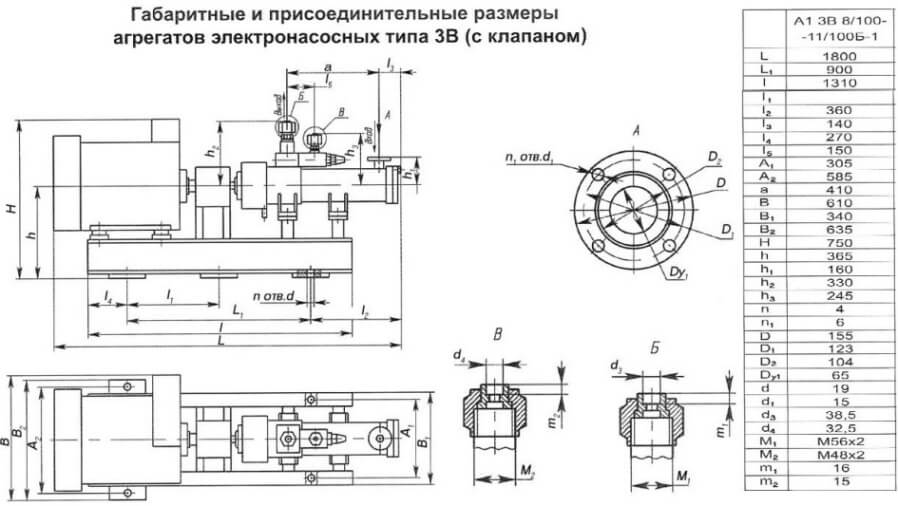

Рис. 2. Чертеж и габаритно-присоединительные размеры винтового электроагрегата.

Рис.1 Рабочие характеристики

Рис.2 Габаритно-присоединительные размеры А1 3В 8/100-11/100Б
