Характеристики - вакуумные насосы АВЗ, ВВН, НВР
Технические характеристики - вакуумные насосы АВЗ, ВВН, НВР, предназначенные для создания разряжения в установках, системах, технологических устройствах и др.
По конструкции насосы относятся к насосной вакуумной технике объемного типа. Для обеспечения привода насоса используется электродвигатели. Как правило, для насосного агрегата, применяют асинхронный электродвигатель общепромышленного исполнения.
Технические характеристики вакуумных насосов в таблице №1.
На рис. 1, 2, 3 - напорные рабочие характеристики насосов, рис. 4, 5, 6 - габаритные чертежи насосов и насосных агрегатов.
Технические характеристики насосов
Таблица №1
| Марка | Быстродействие л/сек |
Остаточное давление МПа/мм.рт.ст |
Двигатель кВт |
Двигатель марка |
Масса агрегата кг |
| АВЗ-20Д (АВЗВ-20Д) | 20 | -/0,05 | 2,2 | АИР90L4 | 175 |
| АВЗ-63Д (АВЗВ-70) | 63 | -/0,05 | 7,5 | АИР132S4 | 580 |
| АВЗ-90 (АВЗВ-120) | 90 | -/0,05 | 11,0 | АИР132М4 | 580 |
| АВЗ-125Д (АВЗВ-150) | 125 | -/0,05 | 15,0 | АИР160S4 | 920 |
| АВЗ-180 (АВЗВ-180) | 180 | -/0,05 | 15,0 | АИР160S4 | 870 |
| НВЗ-300 | 380 | -/0,05 | 37,0 | АИР225М6 | 2200 |
| НВЗ-500 | 500 | -/0,05 | 55,0 | АИР250М6 | 4000 |
| ВВН 1-1.5 | 26,2 | 0,006/- | 5,5 | АИР112М4 | 110 |
| ВВН 1-3 | 58,3 | 0,006/- | 7,5 | АИР132S4 | 210 |
| ВВН 1-25 | 416,6 | 0,04/- | 25 | АИР280S8 | 1840 |
| ВВН 3Н | 53,3 | 0,006/- | 7,5 | АИР132S4 | 380 |
| ЖВН 12Н | 175 | 0,006/- | 22 | АИР200М6 | 1040 |
| ВВН 2-0.75 | 12,5 | 0,02/- | 3,0 | АИР100S4 | 105 |
| НВР-4.5Д | 1,25 | -/0,015 | 0,25 | - | 10 |
| 2НВР-5ДМ | 5,5 | -/0,05 | 0,55 | АИР71А4 | 26 |
| 2НВР-0.1ДМ | 0,12 | -/0,05 | 0,09 | - | 4,8 |
| НВР-0.1Д | 0,12 | -/0,05 | 0,04 | - | 1,7 |
| НВР-1 | 1,0 | -/10 | 0,25 | - | 8 |
| 2НВР-60Д | 17,6 | -/0,005 | 2,2 | - | 100 |
| 2НВР-90Д | 25 | -/0,005 | 2,2 | - | 100 |
| 2НВР-250Д | 230±35 | -/0,005 | 5,5 | - | 210 |

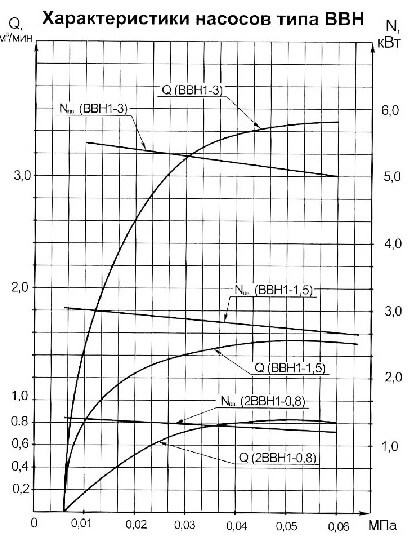

Рис.1 Напорные характеристики вакуумных насосов АВЗ  | Рис.2 Напорные характеристики насосов ВВН  |

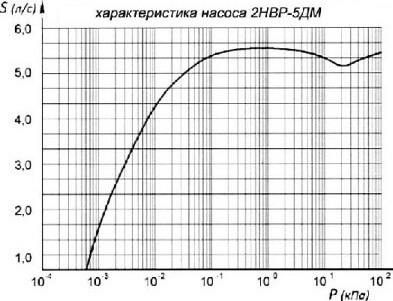

Рис.3 Напорные характеристики насосов 2НВР-5ДМ  |
|

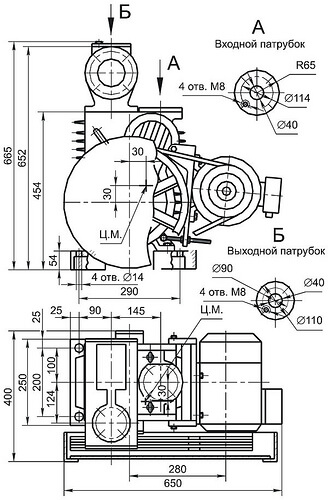

Рис.4. Габаритный чертеж вакуумного агрегата АВЗ-20Д

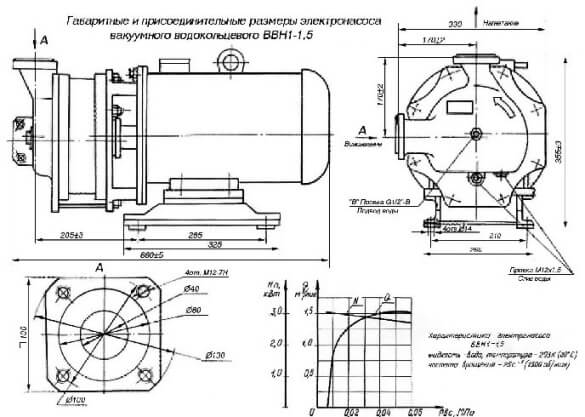

Рис.5. Габаритный чертеж вакуумного агрегата ВВН
Рис.5. Габаритный чертеж агрегата вакуумного 2НВР-5ДМ
