Характеристики вихревых насосов ВКС, ВК
Представлены технические характеристики вихревых насосов ВКС, ВК, ВКО, оснащенных мягким сальником и применяемые для перекачки воды и других жидкостей, сходных с водой по свойства (вязкости, химической активности).
Содержание плотных включений в перекачиваемой воде не должно превышать 0,01% по массе, размер включений до 0,05 мм.
Состав воды не должен вызывать сплошную коррозию проточных деталей с линейной скоростью свыше 0,1 мм/год.
По конструктивному устройству насосы ВКС (ВК) - одноступенчатые консольные вихревые насосы.
Для осуществления привода в насосных агрегатах используются трехфазные общепромышленного назначения электродвигатели.
Внешняя утечка через сальниковое уплотнение - 0,3-1,0 л/ч.
В промышленности производят вихревой насос ВКС, ВК в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69.
| Марка | Q м³/ч |
H м |
Марка двигат. |
Об/мин | КПД насоса, % |
КПД агрегата, % |
ДКЗ м, не более |
| ВК(с), ВКО 1/16 | 3,4 | 16 | АИР 80B4 | 1450 | 28 | 22 | 4 |
| ВК(с), ВКО 2/26 | 3,6 | 26 | АИР 100Л6 АИР 100Л4 АИР 112М4 |
1450 | 33 | 26 | 5 |
| ВК(с), ВКО 4/28 | 14,4 | 28 | АИР 132М4 АИР 112М4 АИР 132С4 |
1450 | 41 | 32 | 6 |
| ВК(с), ВКО 5/24 | 18 | 24 | АИР 112М4 АИР 132С4 АИР 132М4 |
1450 | 38 | 30 | 6 |
| ВК(с), ВКО 5/32 | 18 | 32 | АИР 112М4 АИР 132С4 АИР 132М4 |
1450 | 39 | 30 | 6,5 |
| ВК(с), ВКО 10/45 | 36 | 45 | АИР 160М4 АИР 180С4 АИР 180М4 |
1450 | 35 | 31 | 7 |

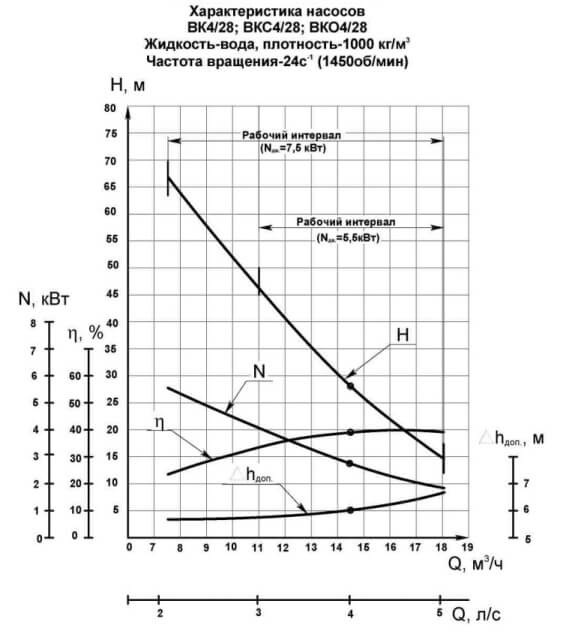

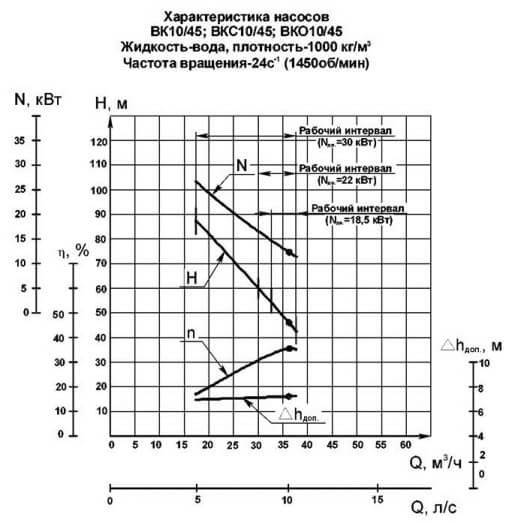

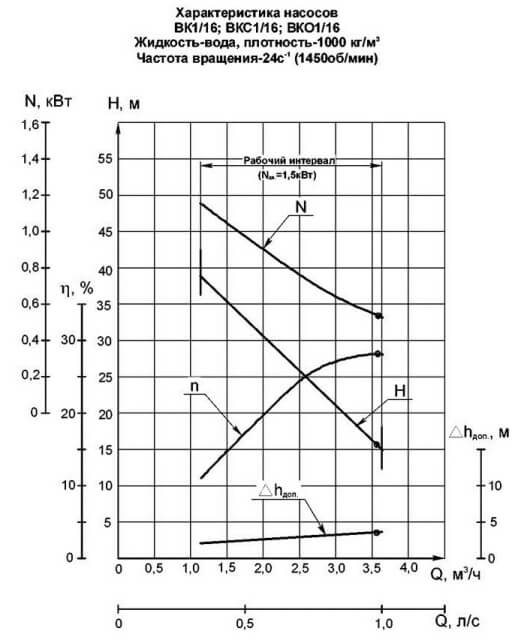

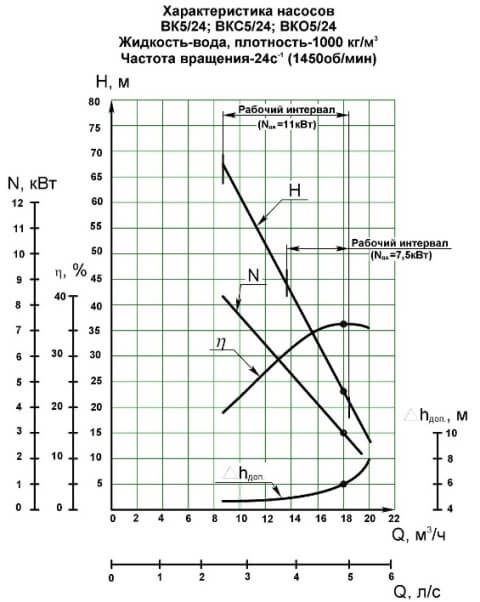

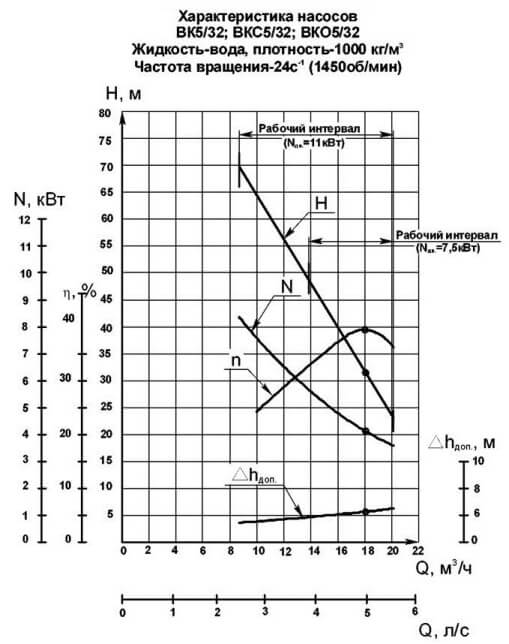

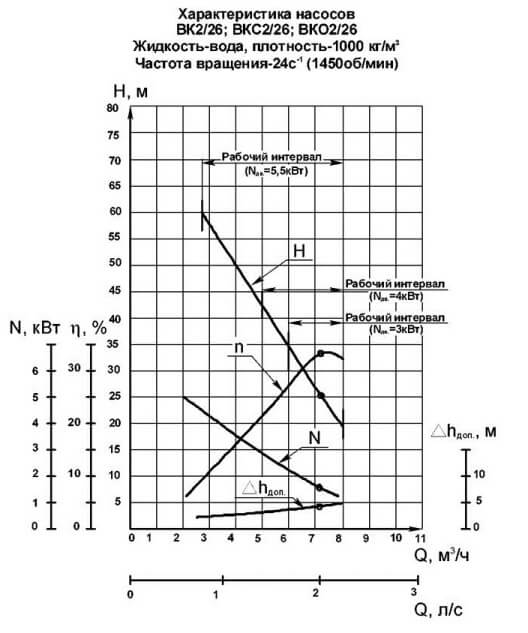

Рис. 1: технические напорные характеристики насосов ВК и ВКС.

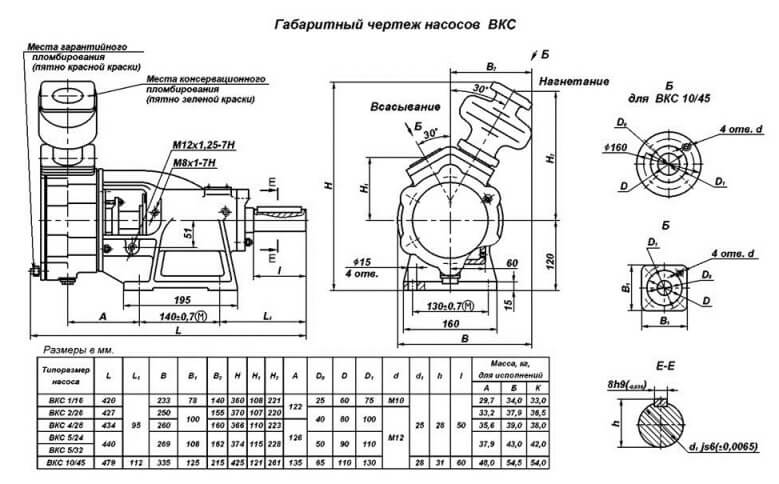

Рис. 2: одноступенчатый вихревой центробежный насос - габаритные, присоединительные размеры.

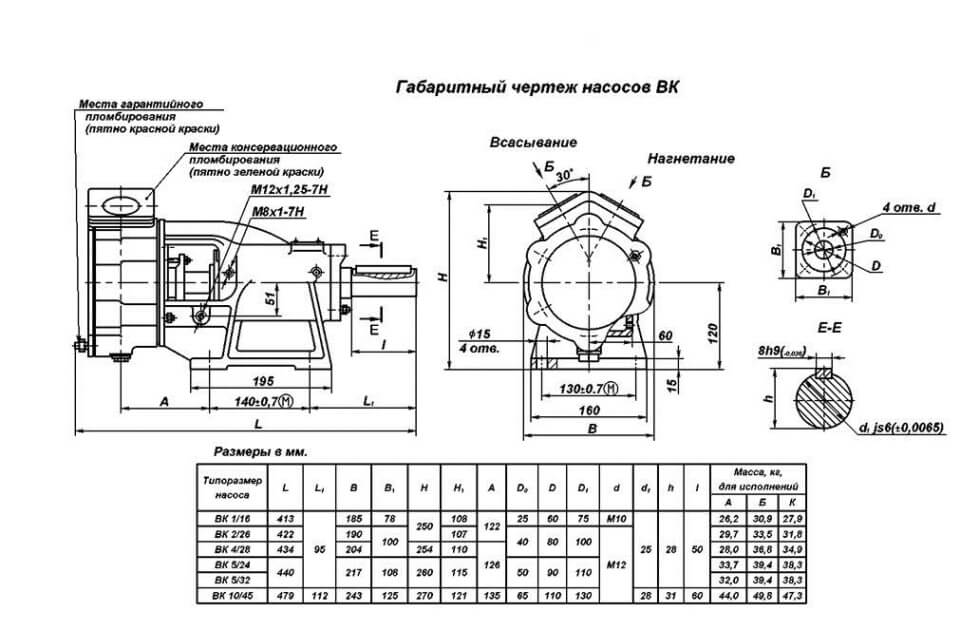

Рис. 3: габаритно-присоединительные размеры вихревого консольного насоса ВК.
Рис.1 Напорные характеристики насоса ВКС, ВК       |
Рис.2 Габаритные и присоединительные размеры ВКС  |
Рис.3 Габаритные и присоединительные размеры насоса ВК  |
