Технические характеристики - насос ВВН 1-3

Насос ВВН 1-3 - технические характеристики и параметры:
- номинальная производительность: 3,33 м³/мин (при номинальном давлении 0,4 кгс/см²);
- мощность, при номинальной производительности, не более: 6,15 квт;
- расход воды, не более: 0,42 м³/ч;
- электродвигатель в агрегате ВВН 1-3: АИР132S4;
- мощность электродвигателя: 7,5 квт;
- количество оборотов: 1500 в минуту;
- условный проход патрубка, всасывающего, напорного: 70 мм;
- утечка через уплотнение вала, не более: 100 см³/ч;
- масса насоса: 110 кг;
- масса электроагрегата: 205 кг (110 кг - асинхронный электродвигатель АИР132S4);
- уровень звука на расстоянии 1 м от наружного контура агрегата, не более: 80 дБА;
- климатическое исполнение: УХЛ 4,2, Т2 (ГОСТ 15150-69).

Электропитание насоса:
Переменный ток, напряжение сети 380В, частота 50 Гц.

Вакуумные насосы ВВН 1-3 предназначенные для создания вакуума в закрытых аппаратах, которые способны работать на воздухе и воде или неагрессивных газах, парах и жидкостях.
Предварительной очистки поступающего газа не требуется.

Насосы применяются в целлюлозно-бумажной, газовой, химической, нефтяной, пищевой и других отраслях промышленности.

Рис. 1: напорные характеристики вакуумного насоса ВВН 1-3.

Рис. 2: габаритный чертеж насоса.

Рис. 3: габаритный чертеж насосного агрегата.

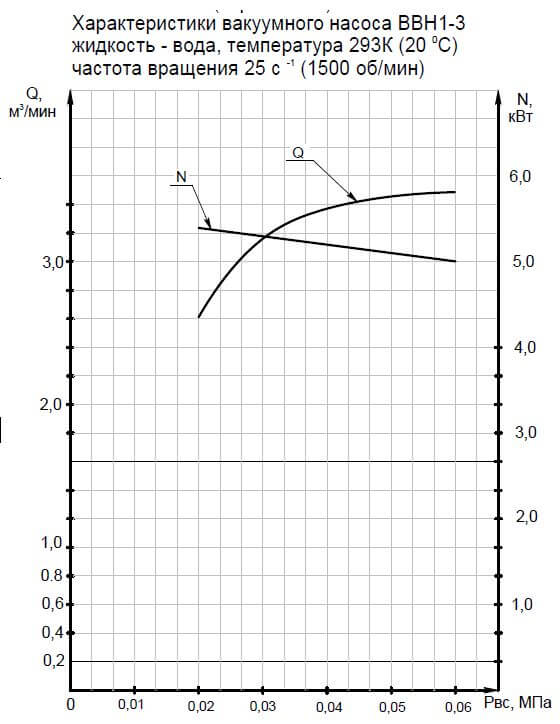

Рис.1 Напорные характеристики насоса

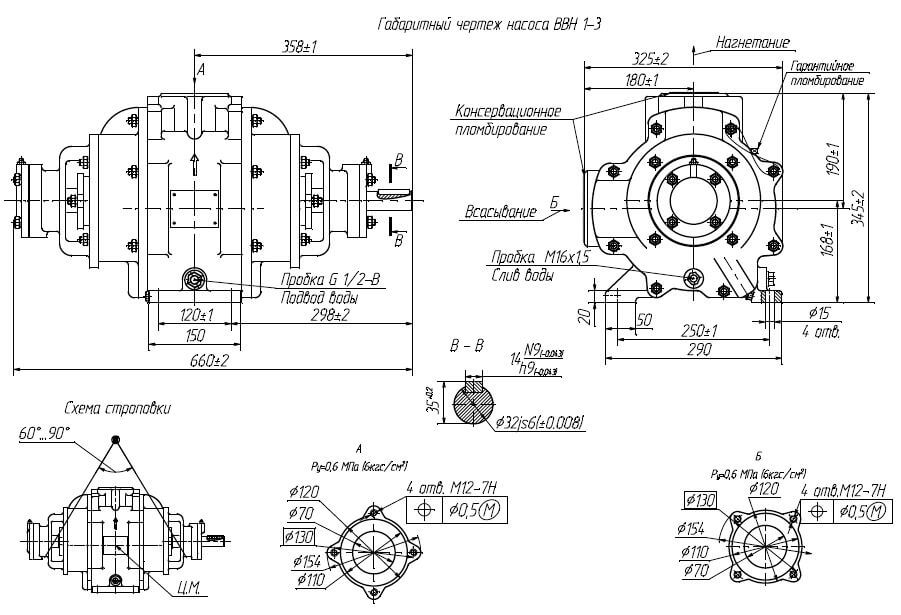

Рис.2 Габаритный чертеж насоса

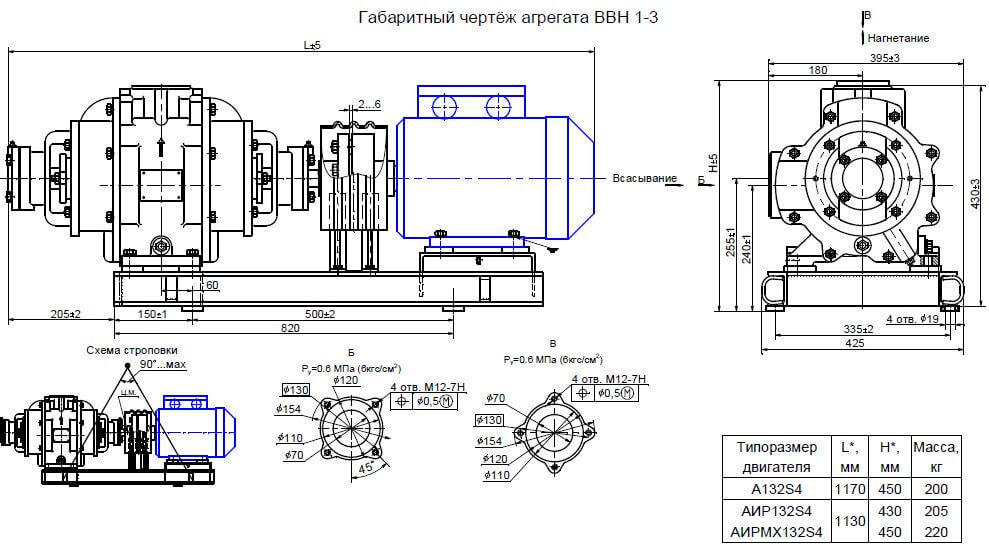

Рис.3 Габаритный чертеж агрегата ВВН 1-3
