Шестеренный насос Ш 3.2-25-1.6/16К

Шестеренный насос Ш 3.2-25-1.6/16К и агрегат на его основе - промышленный шестеренный насос, используемый для перекачивания магнитного лака, нефтепродуктов (масло).

Для комплектования шестеренного агрегата Ш 3.2-25-1.6/16К приводом применяется асинхронный электродвигатель взрывозащищенного исполнения.
В насос, по желанию заказчика, может встраиваться частотный преобразователь переменного тока.

Требования к перекачиваемым средам
Насосный агрегат Ш 3.2-25-1.6/16К перекачивает магнитный лак и масло со следующими показателями:
- температура, перекачиваемых сред от 20°C до 80°C (293-353 К);
- кинематическая вязкость: 1,9x10^-4 м²/с (26°ВУ);
- объемное содержание твердых частиц не более 10%;
- размер твердых частиц до 0,01 мм.

Конструктивное устройство насоса
Насос Ш 3.2-25-1.6/16К - объемного типа шестеренный насос Ш.
Рабочий механизм насоса состоит из ведущего и ведомый ротора и втулок (подшипников скольжения). Оба ротора представлены прямозубыми шестернями, выполненными заодно с валом.

Ш 3.2-25 включает следующие основные узлы и детали: рабочий механизм, корпус с задней крышкой и стойкой, уплотнения выходного конца ведущего ротора, предохранительный и разгрузочный клапан.

Уплотнение насоса бывает двух вариантов - двойное торцовое или сальниковая набивка. В сальниковое уплотнение подается затворная жидкость под давлением 0,3 ...0,4 МПа (3-4 кгс/см²).

Направление ведущего ротора насоса по часовой стрелке (правое), если смотреть со стороны двигателя.
Климатическое исполнение шестеренного насоса Ш 3.2-25-1.6/16К в соответствии с ГОСТ 15150-69:
- исполнение У, категории размещения 2 и 3;
- исполнение Т, категория размещения 2.

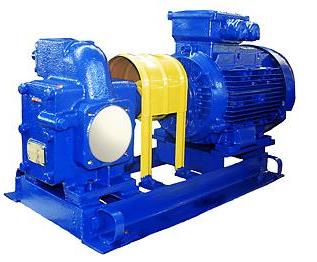

Шестеренный насос и асинхронный двигатель в насосном агрегате соединяются упругой муфтой, закрытой кожухом и монтируются на общей раме.

При изготовлении проточных деталей насоса Ш 3.2-25-1.6/16К используется нержавеющая сталь.

Параметры насоса
электронасос Ш 3.2-25-1.6/16К:
- подача, м³/час (л/сек): 1,6 (0,44);
- давление на выходе, МПа (кг/см²): 1,6 (16);
- давление полного перепуска, МПа (кг/см²): 2,4 (24);
- допускаемая вакуумметрическая высота всасывания, м: до 5;
- КПД насоса в агрегате: - 60%;
- внешняя утечка, м³/ч (см³/час):
• 6x10^-5 (60) - мягкая набивка;
• 1x10^-5 (10) - двойное торцовое уплотнение;
- привод в электронасосе Ш 3.2-25: взрывозащищенный электродвигатель;
- патрубки фланцевые:
- всасывающий Ду-32, Ру-6;
- напорный: Ду-20, диаметр по отверстиям крепежных болтов 75 мм;
- масса агрегата Ш 3.2-25-1.6/16К: 72 кг;
- масса шестеренного насоса Ш 3.2-25-1.6/16К без двигателя и рамы: 17,5 кг.
