Характеристики воздухонагревателей ВНВ, ВНП
Технические характеристики водяных воздухонагревателей ВНВ и паровых воздухонагревателей ВНП, предназначенных для нагрева воздушных масс в системах кондиционирования воздуха, вентиляции, воздушного отопления.
Водяной воздухонагреватель ВНВ - теплоносители горячая или перегретая вода, многоходовой.
Паровой воздухонагреватель ВНП - теплоноситель сухой насыщенный, перегретый пар. Исполнение - одноходовое.
Таблица технических характеристик - нагреватели ВНП, ВНВ
|
Нагрев-ный элемент из сварной трубы 22х1,5 |
Произ-сть | Масса кг |
Площадь поверхн. теплообм. кв м |
|
| по воздуху куб.м/час |
по теплу кВт |
|||
| ВНВ, ВНП 113-301 | 2000 | 34,31 | 30 | 7,6 |
| ВНВ, ВНП 113-302 | 2500 | 42,36 | 35 | 9,4 |
| ВНВ, ВНП 113-303 | 3150 | 50,68 | 40 | 11,27 |
| ВНВ, ВНП 113-304 | 4000 | 59,05 | 46 | 13,11 |
| ВНВ, ВНП 113-305 | 5000 | 75,65 | 56 | 16,81 |
| ВНВ, ВНП 113-306 | 2500 | 47,58 | 38 | 10,56 |
| ВНВ, ВНП 113-307 | 3150 | 59,09 | 41 | 13,12 |
| ВНВ, ВНП 113-308 | 4000 | 70,61 | 53 | 15,68 |
| ВНВ, ВНП 113-309 | 5000 | 82,12 | 60 | 18,24 |
| ВНВ, ВНП 113-310 | 6300 | 105,29 | 75 | 23,38 |
| ВНВ, ВНП 113-311 | 16000 | 307,77 | 240 | 68,39 |
| ВНВ, ВНП 113-312 | 24000 | 464,16 | 392 | 103,11 |
| ВНВ, ВНП 113-401 | 2000 | 41,24 | 38 | 9,9 |
| ВНВ, ВНП 113-402 | 2500 | 51,28 | 43 | 12,3 |
| ВНВ, ВНП 113-403 | 3150 | 61,2 | 48 | 14,7 |
| ВНВ, ВНП 113-404 | 4000 | 71,2 | 57 | 17,1 |
| ВНВ, ВНП 113-405 | 5000 | 91,24 | 56 | 21,92 |
| ВНВ, ВНП 113-406 | 2500 | 57,69 | 60 | 13,87 |
| ВНВ, ВНП 113-407 | 3150 | 71,67 | 70 | 17,23 |
| ВНВ, ВНП 113-408 | 4000 | 85,69 | 85 | 20,59 |
| ВНВ, ВНП 113-409 | 5000 | 99,66 | 95 | 24,22 |
| ВНВ, ВНП 113-410 | 6300 | 127,74 | 110 | 30,7 |
| ВНВ, ВНП 113-411 | 16000 | 376,42 | 282 | 90,48 |
| ВНВ, ВНП 113-412 | 24000 | 569,03 | 415 | 136,78 |
| ВНВ, ВНП 113-201 | 2000 | 22,75 | 20 | 4,95 |
| ВНВ, ВНП 113-202 | 2500 | 30,86 | 23 | 6,15 |
| ВНВ, ВНП 113-203 | 3150 | 33,8 | 27 | 7,35 |
| ВНВ, ВНП 113-204 | 4000 | 39,36 | 30 | 8,55 |
| ВНВ, ВНП 113-205 | 5000 | 50,36 | 37 | 10,9 |
| ВНВ, ВНП 113-206 | 2500 | 31,86 | 26 | 6,93 |
| ВНВ, ВНП 113-207 | 3150 | 39,55 | 31 | 8,61 |
| ВНВ, ВНП 113-208 | 4000 | 47,2 | 35 | 10,3 |
| ВНВ, ВНП 113-209 | 5000 | 55 | 39 | 12,7 |
| ВНВ, ВНП 113-210 | 6300 | 70,51 | 48 | 15,3 |
| ВНВ, ВНП 113-211 | 16000 | 208,01 | 129 | 45,24 |
| ВНВ, ВНП 113-212 | 24000 | 314,21 | 132 | 66,57 |

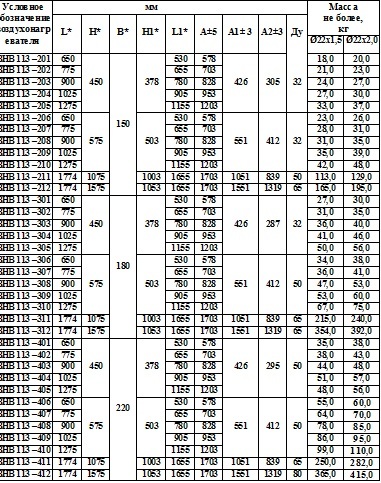

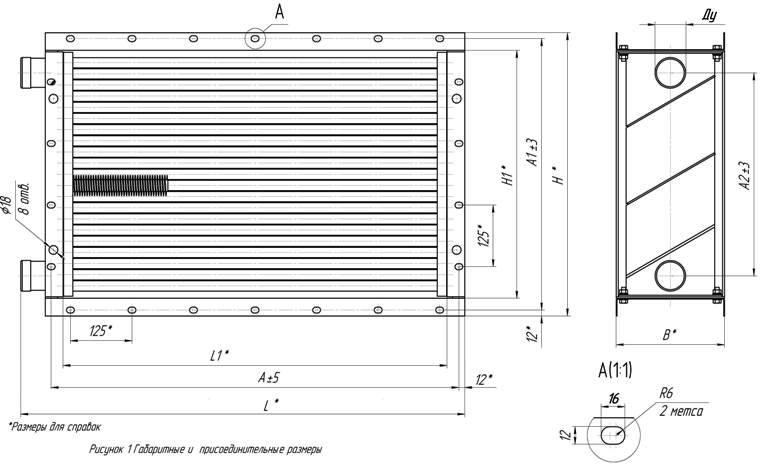

Габаритные и присоединительные размеры
